유전용 심리스 오일 튜빙

유전용 심리스 오일 튜빙은 생산된 유체가 표면으로 이동하거나 주입된 유체가 지층에 들어가는 파이프입니다. 따라서 선택은 내부 압력, 유체 구성, 온도, 우물 깊이, 반복적인 작업 작업 및 연결 성능과 밀접한 관련이 있습니다.

케이싱과 달리 튜빙은 일반적으로 우물에 영구적으로 접착되지 않습니다. 이는 케이싱 내부에 제거 가능한 끈을 형성하며 유지 관리, 자극 또는 개조 작업 중에 당겨질 수 있습니다.

규격 및 주요사양

API 사양 5CT는 파이프 크기, 벽 두께, 강철 등급 및 끝 마감을 포함한 케이싱 및 튜브에 적용됩니다. 현재 API 5CT 11판에는 2026년 6월 정오표 3을 포함하여 후속 부록과 정오표가 있습니다.

중국 프로젝트의 경우 GB/T 19830-2023은 석유 및 가스정의 케이싱 또는 튜브로 사용되는 강관에 대한 현재 표준입니다.

API 5CT에는 현재 H40, J55, K55, N80, L80, C90, T95, P110 및 Q125를 포함한 등급과 Non-upset 튜빙(NU), 외부 업셋 튜빙(EU) 및 일체형 조인트 튜빙(IJ)과 같은 튜빙 연결이 나열되어 있습니다.

등급 선택

H40은 낮은 강도로도 충분한 특정 저부하, 얕은 우물 응용 분야에 사용할 수 있습니다.

J55 및 K55는 일반적으로 기존 우물에 지정됩니다. 우물이 더 높은 강도 등급을 요구하지 않는 곳에서 종종 선택됩니다.

N80은 더욱 까다로운 기존 서비스에 대해 더 높은 강도 수준을 제공하지만 등급이 높다고 해서 자동으로 열악한 환경에 적합하지는 않습니다.

L80은 통제된 재료 특성과 신맛 서비스 요구 사항이 지정된 경우 일반적으로 선택됩니다. 정확한 L80 유형을 주문서에 명시해야 합니다.

P110은 깊은 우물과 까다로운 생산 또는 자극 조건을 포함하여 더 높은 강도가 필요한 곳에 사용됩니다.

C90 및 T95는 유정 설계에 관련 사워 서비스 성능이 필요한 고강도 응용 분야에 선택할 수 있습니다.

강철 등급은 깊이만을 결정 요인으로 사용하기보다는 실제 유정 설계에서 선택해야 합니다.

유정 상태에 따른 오일 튜빙 선택

기존의 얕은 또는 중간 깊이 스위트 우물의 경우 J55 또는 K55는 강도와 비용 간의 실질적인 균형을 제공할 수 있습니다.

우물 깊이, 축 하중, 압력 또는 자극 하중이 증가하는 경우 케이싱 및 튜브 설계에 따라 N80 또는 P110을 고려할 수 있습니다.

H2S 함유 우물의 경우, 산성 서비스 조건에 맞게 특별히 튜브를 선택해야 합니다. 등급, 경도, 열처리 및 환경 요구 사항이 모두 중요합니다. API 5CT에는 까다로운 서비스에 사용되는 여러 등급에 대한 특정 요구 사항이 포함되어 있습니다. 따라서 단순히 고강도 등급을 선택하는 것만으로는 적절한 신맛 서비스 자격이 되지 않습니다.

CO2 및 염화물이 풍부한 환경의 경우, 유동성이 좋은 조건에서 필요한 경우 L80 13Cr과 같은 부식 방지 튜브를 고려할 수 있습니다. API는 또한 케이싱 및 튜빙으로 사용되는 내식성 합금 이음매 없는 제품에 대한 별도의 사양을 유지합니다.

스레드 연결

튜브 연결은 하중 전달, 밀봉 및 반복적인 작동 및 당김 작업을 견딜 수 있는 능력에 영향을 미칩니다.

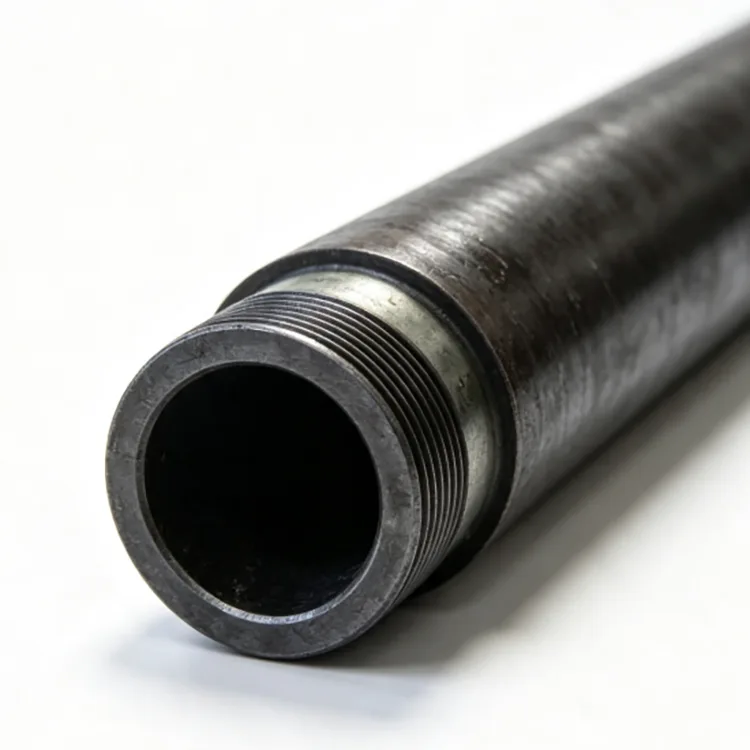

NU 논업셋(Non-upset) 튜빙은 튜브 끝부분이 업셋되지 않으며 일반적으로 연결 성능이 충분한 기존 우물에 사용됩니다.

EU 외부 업셋 튜빙은 연결 부분을 늘리며 더 높은 인장 용량이 필요할 때 일반적으로 선택됩니다.

고급 연결은 유정에 향상된 가스 밀봉, 반복 부하에 대한 더 큰 저항 또는 더 까다로운 압력 및 온도 성능이 필요할 때 사용됩니다. 일반적인 제품 설명으로 독점 연결 이름을 사용하는 대신 프로젝트에서 정확한 연결을 지정해야 합니다.

제조공정

유전 생산을 위한 일반적인 무봉제 오일 튜빙에는 강철 빌렛 준비, 가열, 피어싱, 열간 압연, 사이징, 냉각, 교정, 절단, 필요한 경우 열처리, 나사 가공 및 최종 검사가 포함됩니다.

배관은 서비스 중에 반복적으로 구성되고 분리되므로 스레드 처리가 특히 중요합니다. 따라서 나사산 치수, 커플링 맞춤, 최종 조건 및 측정은 지정된 표준을 충족해야 합니다.

검사 및 품질 관리

검사 요구 사항은 등급, 제품 사양 및 구매 주문에 따라 다릅니다. 여기에는 화학적 조성, 인장 특성, 경도, 치수 검사, 드리프트 테스트, 수압 테스트 및 비파괴 검사가 포함될 수 있습니다.

나사형 튜빙의 경우 나사산 검사와 게이지 제어도 중요합니다. 검사 기록 및 제3자 검사는 프로젝트 요구 사항에 따라 조정될 수 있습니다.

튜브 대 케이싱

튜브와 케이싱은 모두 동일한 우물에서 사용되지만 다른 작업을 수행합니다.

케이싱은 유정 지지 및 형성 격리를 제공하며 일반적으로 제자리에 접착됩니다. 튜브는 케이싱 내부에 설치되어 생성되거나 주입된 유체의 흐름 경로를 제공합니다. 작업 중에 튜브를 회수할 수 있습니다.

외부 직경, 하중, 연결 및 설계 기능이 다르기 때문에 케이싱과 튜브는 서로 바꿔 사용할 수 없습니다.

일반적인 응용 분야

석유 생산 우물

원유 및 관련 가스를 생산 구역에서 표면으로 운반하는 데 사용됩니다.

가스정

압력, 온도, 가스 구성 및 연결 밀봉 요구 사항을 고려하여 선택했습니다.

물 주입 우물

튜빙 재료와 연결부가 주입된 수질 및 작동 조건과 일치해야 하는 주입 스트링에 사용됩니다.

자극 및 재작업 작업

튜브 선택에는 반복적인 달리기, 당기기, 압력 ​​순환 및 자극 부하를 고려해야 합니다.

수평 및 깊은 우물

축방향 하중, 좌굴, 항력, 연결 성능 ​​및 압력 조건에 더 많은 주의가 필요합니다.

길이 및 배송

API 범위 길이는 케이싱 및 튜브 프로그램에 따라 선택할 수 있습니다. R2는 표준 튜빙 주문에 널리 사용되는 반면, 유정 설계 및 취급 조건이 허용하는 경우 더 긴 R3 조인트를 고려할 수 있습니다.

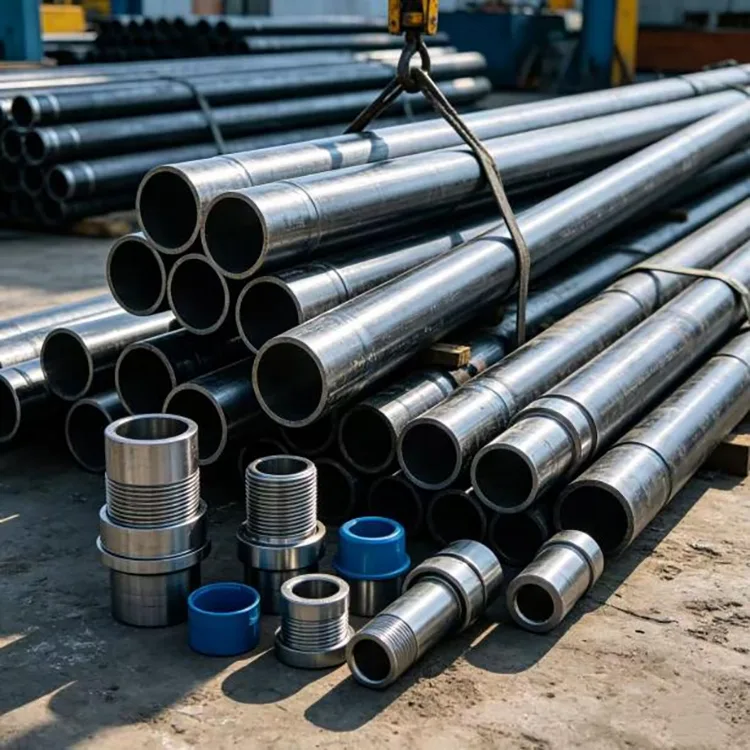

튜빙은 지정된 연결에 따라 일반 끝단 또는 나사산 및 커플링으로 제공될 수 있습니다. 운반 및 보관을 위해 실 보호 장치와 적절한 묶음이 제공됩니다.

조달정보

견적을 받으려면 튜빙 표준, 등급, 공칭 외경, 벽 두께 또는 중량 지정, 연결 유형, 길이 범위, ​​수량 및 서비스 조건을 제공하십시오.

산성 또는 부식성 우물의 경우 H2S, CO2, 염화물, 온도 및 압력 정보도 제공하십시오. 이를 통해 깊이만으로 선택하는 대신 실제 작동 환경을 기준으로 재료와 연결을 확인할 수 있습니다.

FAQ

Q1: 유전용 심리스 오일 튜빙과 케이싱의 주요 차이점은 무엇입니까?

케이싱은 일반적으로 제자리에 접합된 외부 유정 지지 및 형성 격리 파이프입니다. 튜브는 케이싱 내부에 설치되어 생성되거나 주입된 유체를 운반합니다. 작업 작업 중에 튜브를 빼낼 수 있습니다.

Q2: 유정에는 심리스 튜빙만 허용됩니까?

아니요. API 5CT는 이음매 없는 제품과 전기 용접된 케이스 또는 튜브 제품 모두에 적용됩니다. 심리스 튜빙이 필요한 경우 구매 사양에 제조 유형이 명확하게 명시되어 있어야 합니다.

Q3: NU와 EU 튜빙 중에서 어떻게 선택합니까?

NU 튜빙은 연결이 중단되지 않으며 일반적으로 연결 용량이 적절한 기존 응용 분야에 사용됩니다. EU 튜빙은 외부적으로 뒤집힌 끝을 가지며 더 큰 인장 용량이 필요한 응용 분야에 더 큰 연결 섹션을 제공합니다. API 5CT는 NU 및 EU 튜빙 연결을 모두 인식합니다.

질문4: P110 튜빙을 사워웰에 사용할 수 있습니까?

강도만으로 신맛 서비스 적합성을 결정하지 마십시오. H2S 서비스는 지정등급, 열처리, 경도, 환경조건 등을 확인하여야 합니다. 해당 튜브는 해당 사워 서비스 요구 사항에 따라 주문해야 합니다.

Q5: 유전용 심리스 오일 튜빙을 선택하려면 어떤 정보가 필요합니까?

기본 정보에는 튜브 크기, 벽 두께 또는 무게, 강철 등급, 연결, 길이 및 수량 등이 포함됩니다. 적절한 엔지니어링 선택을 위해서는 우물 깊이, 압력, 온도 및 유체 구성도 제공되어야 합니다.

Q6: 튜빙을 나사식으로 연결하여 공급할 수 있습니까?

예. 튜빙은 NU, EU 또는 IJ와 같은 특정 API 연결뿐만 아니라 해당되는 경우 프로젝트별 프리미엄 연결과 함께 제공될 수 있습니다.
