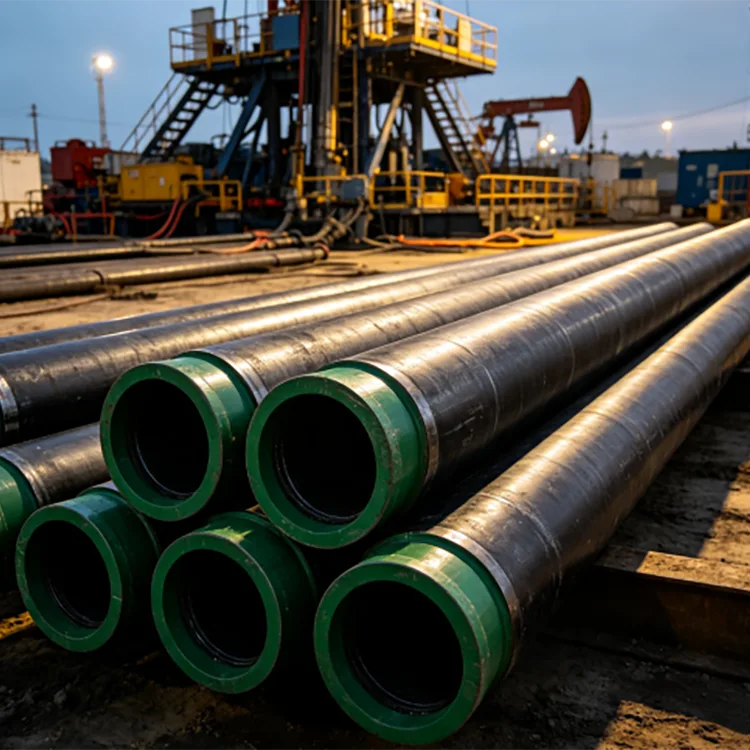

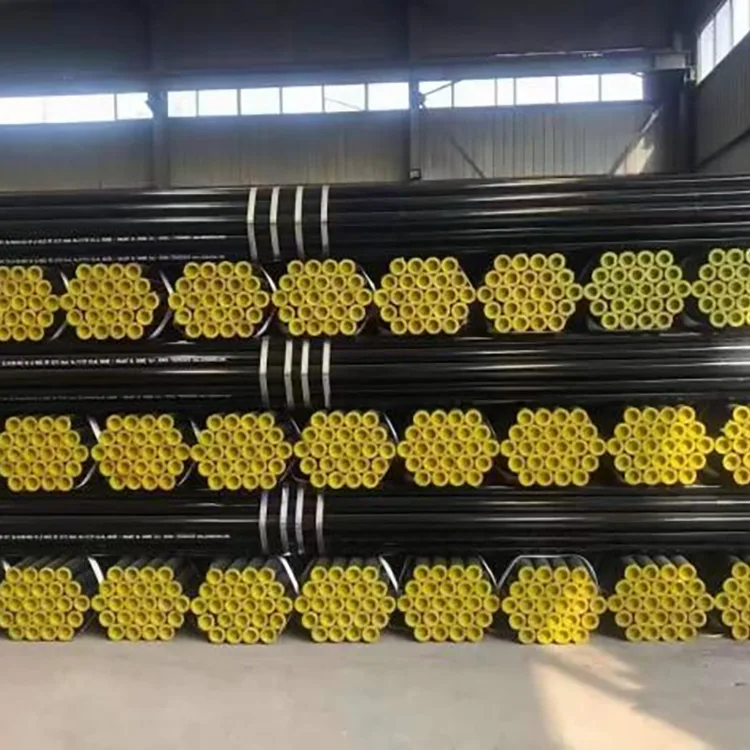

유전 원활한 케이싱 파이프

유전 이음매 없는 케이싱 파이프는 천공된 유정에 설치된 후 제자리에 고정됩니다. 생산된 유체를 운반하기 위해 일반적으로 케이싱 내부에 배치되는 튜빙과 달리 케이싱은 유정 구조의 일부로 남아 있으며 형성 압력, 접합, 드릴링 및 생산 작업으로 인한 하중을 견뎌야 합니다.

유전 주문의 경우 등급, 외경, 벽 두께, 연결부, 길이 및 검사 요구 사항을 함께 지정해야 합니다. 케이싱 성능은 강철 등급만으로는 판단할 수 없습니다.

표준 및 사양

API 5CT는 석유 및 가스정에 사용되는 케이싱 및 튜브에 대한 주요 국제 사양입니다. 최신 API 5CT 에디션은 11번째 에디션으로, 2025년에 부록이 게시되었습니다.

중국 프로젝트의 경우 GB/T 19830-2023은 유정 및 가스정의 케이싱 또는 튜브로 사용되는 강관에 대한 현재 국가 표준입니다. 2024년 3월 1일에 발효되었으며 GB/T 19830-2017을 대체했습니다.

실제 케이싱 크기와 성능 등급은 우물 깊이에서만 선택하기보다는 우물 프로그램, 케이싱 설계 및 적용 가능한 표준에서 선택해야 합니다.

강종 선택

J55 및 K55는 유정 조건에서 고강도 등급이 필요하지 않은 기존 케이싱 응용 분야에 일반적으로 사용됩니다. K55는 J55보다 더 높은 항복 강도 수준을 제공하며 설계에 필요할 때 선택할 수 있습니다.

N80은 기존 스위트 서비스 우물에 더 높은 강도가 필요한 곳에 사용됩니다. N80은 Sour 서비스 조건에 자동으로 적합한 것으로 취급되어서는 안 됩니다.

L80은 경도 제어 및 신맛 서비스 요구 사항이 지정된 경우 널리 사용됩니다. 정확한 L80 등급 및 자격요건은 구매사양을 통해 확인하시기 바랍니다.

P110은 설계상 더 높은 강도 등급이 요구되는 더 깊거나 더 높은 부하 우물을 포함하여 까다로운 케이싱 설계에 더 높은 강도를 제공합니다.

Q125는 고강도 케이싱 애플리케이션에 사용됩니다. 이는 단순히 모든 유정에서 P110을 대체하는 것이 아닙니다. 붕괴, 파열, 축 하중, 온도 및 연결 성능은 여전히 ​​확인해야 합니다.

유전 이음매 없는 케이싱 파이프 선택은 유정 설계로 시작됩니다

실제 케이싱 선택 순서는 다음과 같습니다.

우물 깊이 및 하중 → 형성 압력 → 부식 조건 → 케이싱 크기 → 벽 두께 → 강철 등급 → 연결 유형 → 길이 및 검사 요구 사항.

더 깊은 우물에는 자동으로 가장 높은 강철 등급이 필요하지 않습니다. 케이싱 스트링은 실제 드릴링, 접합 및 생산 조건에서 붕괴, 파열 및 축 하중을 검사해야 합니다.

부식 및 신 서비스 선택

H2S를 함유한 우물의 경우 재료 선택 시 황화물 응력 균열 저항 및 경도 제어에 특별한 주의가 필요합니다. 표준 고강도 등급은 특정 사워 서비스 환경에 대한 적합성을 확인하지 않고 업그레이드하거나 대체해서는 안 됩니다.

CO2, 염화물 및 기타 부식성 조건의 경우 기존 케이싱 등급 외에 내식성 합금 또는 기타 조치가 필요할 수 있습니다. 실제 온도, 압력, 유체 구성 및 수질 화학이 기술 사양에 포함되어야 합니다.

스레드 연결

연결은 단순한 최종 마감 옵션이 아닌 유전 이음매 없는 케이싱 파이프 시스템의 일부입니다.

STC는 일반적으로 유정 조건과 설계가 기존 연결을 허용하는 짧은 스레드 및 커플링 응용 분야와 관련됩니다.

LTC는 더 긴 나사 결합을 제공하며 광범위한 기존 케이싱 응용 분야에 사용됩니다.

BTC는 버트레스 스레드 프로파일을 사용하며 더 높은 연결 부하 용량이 필요한 곳에 널리 사용됩니다.

수평 유정, 고압 가스 유정, 대용량 유정 및 기타 까다로운 응용 분야의 경우 향상된 밀봉 및 기계적 성능을 위해 프리미엄 연결을 지정할 수 있습니다. VAM, FOX 및 기타 독점 연결은 고객이 지정한 연결 설계 또는 라이센스 요구 사항에 따라서만 제공되어야 합니다.

길이 선택

케이싱은 일반적으로 API 범위 길이로 제공됩니다.

정확한 범위 및 길이 요구 사항은 해당 API 5CT 표 및 구매 사양을 따라야 합니다. 긴 조인트는 케이싱 스트링의 연결 수를 줄일 수 있지만 운송 및 취급 요구 사항도 고려해야 합니다.

일반적인 유전 응용 분야

표면 및 중간 케이싱

상부 유정을 지지하고 지층을 분리하며 후속 시추 섹션을 위한 기초를 제공하는 데 사용됩니다.

생산 케이싱

생산 간격 동안 설치되어 최종 유정 구조의 일부로 사용됩니다.

깊은 고압 우물

붕괴, 파열 및 축 하중이 더 요구되는 경우 고강도 등급과 적합한 벽 두께를 선택할 수 있습니다.

수평 및 셰일 유정

케이싱 선택은 기존 케이싱 설계 외에도 굽힘, 토크, 항력, 연결 성능 ​​및 수압 파괴 하중을 고려해야 합니다.

제조 및 검사

무봉제 케이싱은 강철 빌렛을 열간 압연 또는 피어싱 공정을 통해 생산한 후 지정된 표준에 따라 마무리, 치수 검사 및 나사 가공을 거쳐 생산됩니다.

검사에는 해당 사양 및 구매 주문에서 요구하는 대로 화학적 조성, 인장 특성, 경도(해당되는 경우), 치수 검사, 드리프트 검사, 정수압 테스트 및 비파괴 검사가 포함될 수 있습니다.

연결 성능은 정확한 가공, 측정 및 커플링 맞춤에 따라 달라지므로 나사산 치수와 게이지도 중요합니다.

공급 및 처리

우리는 필요한 강철 등급, 외경, 벽 두께, 나사산 유형 및 길이에 따라 케이싱을 공급할 수 있습니다. 나사, 결합 제품은 지정된 연결에 따라 준비될 수 있습니다.

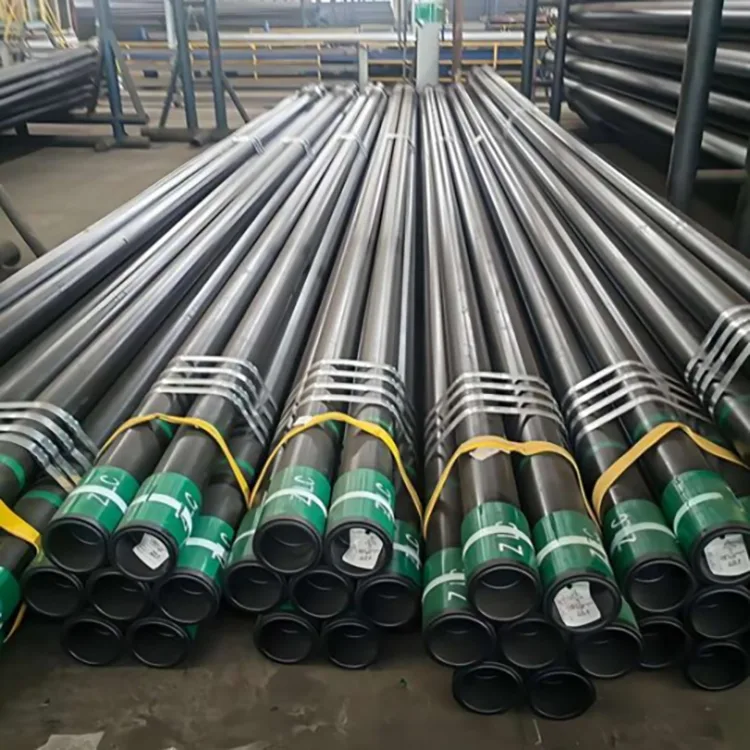

수출 주문의 경우, 컨테이너 또는 개별 운송을 위해 케이싱을 묶고 포장할 수 있으며 필요한 경우 스레드 보호 장치와 끝 보호 장치를 사용할 수 있습니다.

프로젝트 주문에는 고객 요구 사항에 따라 검사 문서와 SGS, BV 또는 TÜV와 같은 제3자 검사 계약도 포함될 수 있습니다.

FAQ

Q1: 모든 유전 케이싱은 이음새가 없나요?

아니요. API 5CT에는 이음매 없는 케이스 제품과 전기 용접 케이스 제품이 모두 포함됩니다. 프로젝트에 이음매 없는 케이스가 특별히 필요한 경우 구매 사양에 제조 유형을 명확하게 명시해야 합니다.

Q2: 유전 이음매 없는 케이싱 파이프에는 어떤 표준을 사용해야 합니까?

API 5CT는 국제 석유 및 가스 프로젝트에 널리 사용됩니다. 중국 국가 표준 프로젝트의 경우 GB/T 19830-2023은 케이싱 또는 튜빙용 강관을 다루는 현재 표준입니다.

Q3: J55, N80, L80, P110 또는 Q125를 어떻게 선택합니까?

선택은 케이싱 설계 하중과 서비스 환경에 따라 달라집니다. J55 및 K55는 기존 애플리케이션에 일반적입니다. N80과 P110은 더 높은 강도를 제공합니다. L80은 일반적으로 신 서비스 요구 사항이 적용되는 곳에서 지정됩니다. Q125는 고강도 애플리케이션에 사용됩니다. 최종 선택은 유정 설계 및 해당 사양을 기반으로 해야 합니다.

Q4: N80 또는 P110을 사워 웰에 사용할 수 있습니까?

H2S 서비스용 케이싱을 강도만을 기준으로 선택하지 마십시오. 신맛 서비스 적합성은 등급, 경도, 재료 상태 및 환경 요구 사항에 따라 달라집니다. 케이싱은 적용 가능한 사워 서비스 요구 사항에 따라 지정되어야 합니다.

Q5: 케이싱, 튜빙, 드릴 파이프의 차이점은 무엇입니까?

케이싱은 유정을 지지하고 격리하기 위해 설치되고 접합됩니다. 생성된 유체를 운반하기 위해 튜브가 케이싱 내부에 배치됩니다. 드릴 파이프는 드릴링 중에 사용되며 드릴링 작업 후에 제거됩니다.

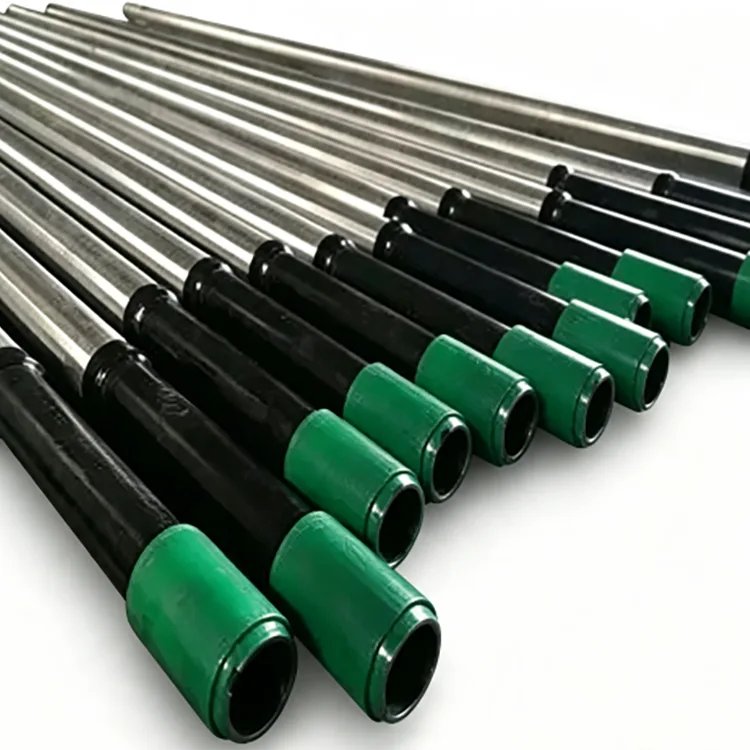

Q6: 나사산과 커플링이 포함된 케이싱을 공급할 수 있습니까?

예. 케이싱은 커플링, 스레드 보호기 및 필수 검사 문서와 함께 지정된 API 스레드 유형 또는 프로젝트별 프리미엄 연결과 함께 제공될 수 있습니다.
