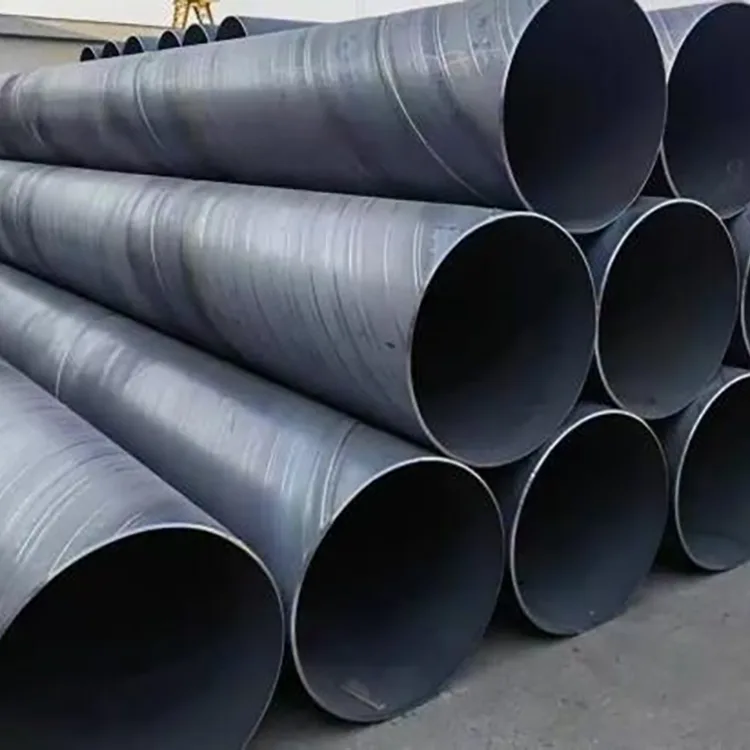

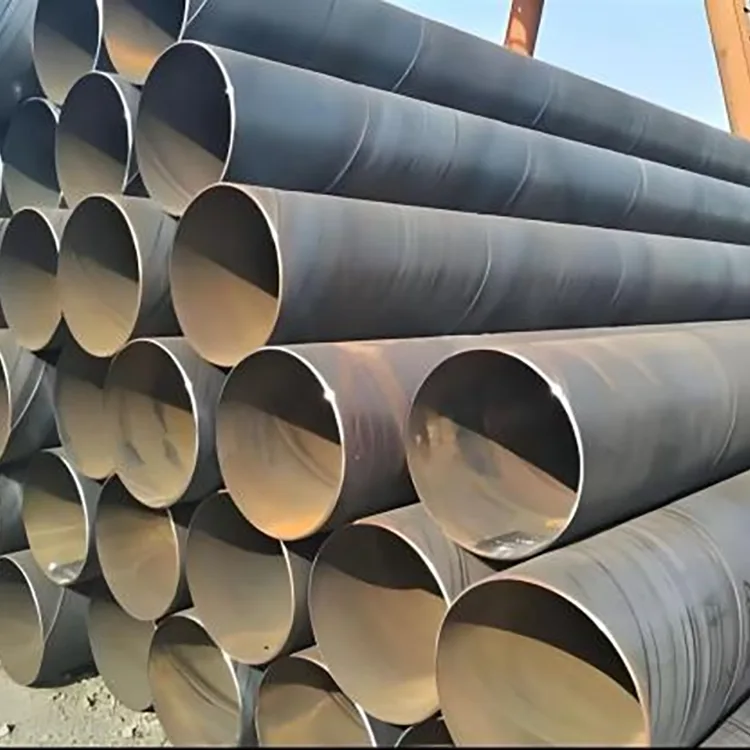

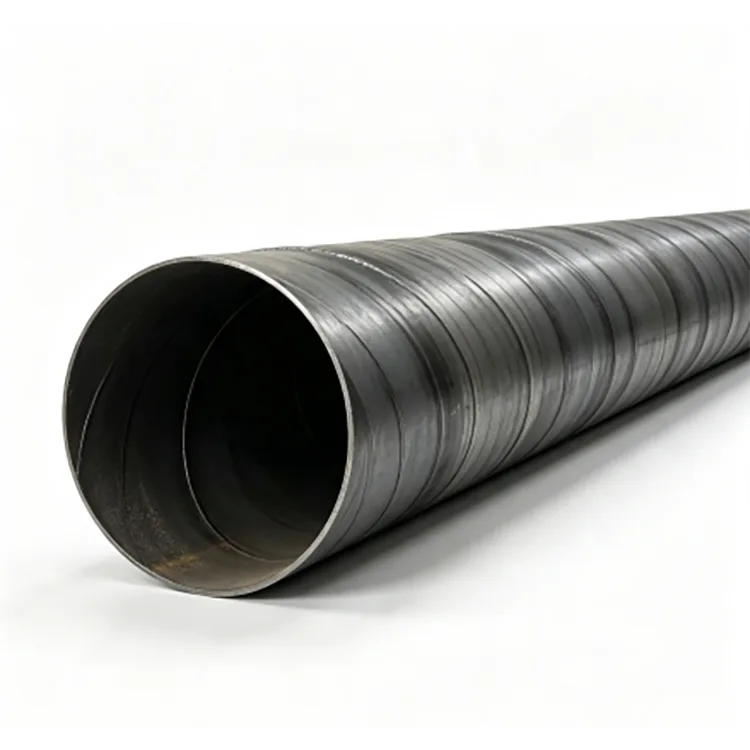

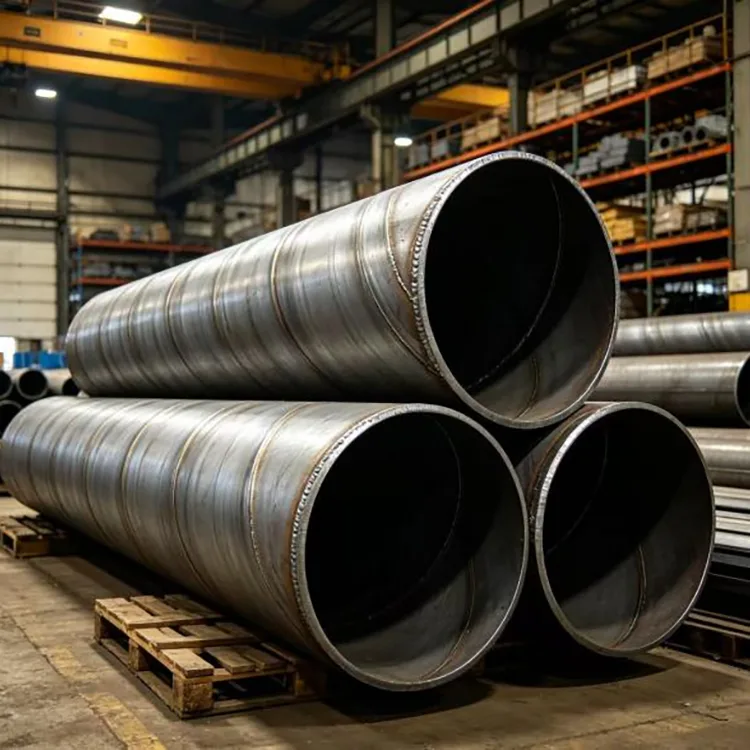

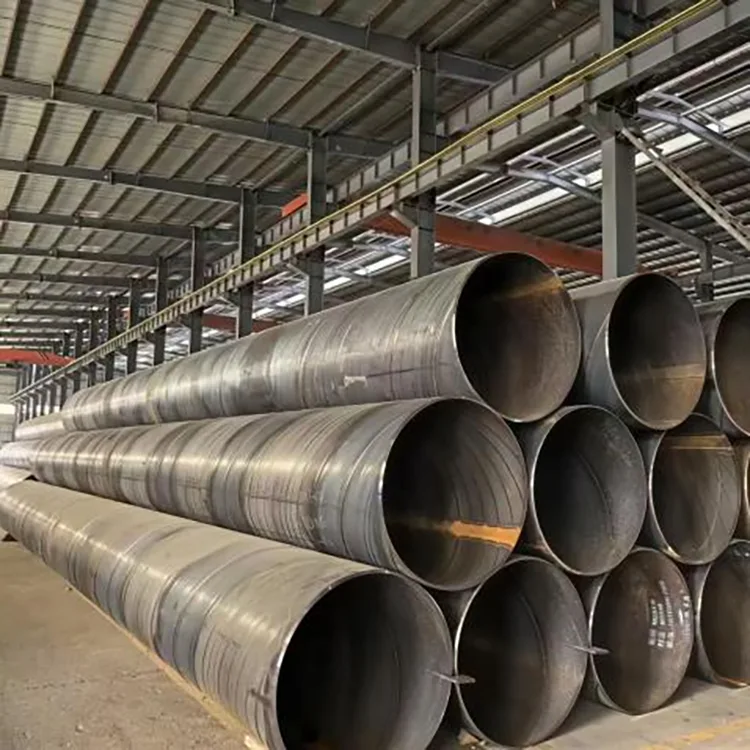

나선형 용접 강관

대구경 파이프라인의 경우 최저 구매 가격이 항상 최저 프로젝트 비용은 아닙니다. 벽 두께, 용접 품질, 치수 정확도, 부식 방지 및 검사 기록은 모두 설치, 압력 성능 및 장기 유지 관리에 영향을 미칩니다.

Rongheng 나선형 용접 강관은 CNC 나선형 성형 및 자동 양면 수중 아크 용접을 통해 자격을 갖춘 열간 압연 강철 스트립으로 생산됩니다. 사용 가능한 직경 범위는 219~3,620mm이고 벽 두께는 6~30mm입니다. 재료 옵션에는 Q235B, Q355B 및 L245–L485가 포함되며 일반적인 도시, 구조, 파일링, 송수 및 파이프라인 응용 분야를 포괄합니다.

각 생산 주문은 원자재, 성형, 용접, 치수, 용접 품질, 수압 테스트 및 마감 표면 상태를 포괄하는 정의된 검사 프로세스를 따릅니다. 추가적인 보호가 필요한 프로젝트의 경우 서비스 환경에 따라 3PE 또는 에폭시 콜타르 코팅과 같은 맞춤형 부식 방지 시스템을 파이프에 공급할 수 있습니다.

초점은 간단합니다. 지정된 벽 두께와 재료를 공급하고, 필요한 검사를 문서화하고, 현장에서 직접 사용할 수 있는 파이프 끝단과 코팅 조건을 제공합니다.

주요 특징

인프라 파이프라인을 위한 넓은 직경 범위

나선형 용접 구조는 강철 스트립을 광범위한 파이프 직경으로 연속적으로 형성할 수 있기 때문에 대구경 파이프에 특히 적합합니다.

Rongheng은 표준 생산 범위로 벽 두께가 6~30mm인 OD 219mm~3,620mm의 파이프를 공급합니다. 6m, 9m, 12m의 고정 길이를 사용할 수 있으며, 비표준 길이와 특수 벽 두께는 프로젝트 도면 및 사양에 따라 생산할 수 있습니다.

양면 서브머지드 아크 용접

파이프는 자동 양면 서브머지드 아크 용접을 사용하여 제조됩니다. 생산 길이에 따라 일관된 파이프 형상과 용접 품질을 유지하기 위해 성형 및 용접 공정이 제어됩니다.

적절한 용접 침투와 일관된 용접 접합을 달성하기 위해 내부 및 외부 용접이 수행됩니다. 용접 검사는 제조 후 육안 검사에만 의존하는 것이 아니라 생산 품질 관리 프로세스에 통합됩니다.

안정적인 벽 두께 및 압력 성능

매설수, 배수 및 압력 파이프라인 프로젝트의 경우 벽 두께가 주요 구매 사양입니다. 공칭 직경만으로는 파이프가 해당 용도에 적합한지 여부가 결정되지 않습니다.

Rongheng은 해당 사양에 따라 벽 두께를 제어하고 프로젝트 승인을 위해 재료, 치수 및 검사 결과를 문서화할 수 있습니다. 구매자는 구매 계약서에 벽 두께 공차, 용접 검사 및 정수압 테스트 요구 사항을 지정할 수도 있습니다.

다양한 환경에 대한 부식 방지

나선 용접 강관은 프로젝트에서 자체 코팅을 제공하거나 서비스 환경에서 추가적인 부식 방지가 필요하지 않은 경우에 사용할 수 있습니다.

매설 파이프라인, 습한 지역, 염분 토양 또는 해안 프로젝트의 경우 Rongheng은 다양한 외부 부식 방지 시스템을 공급할 수 있습니다. 3PE 코팅, 에폭시 콜타르 코팅 및 기타 특정 시스템은 토양 조건, 운송 매체, 설계 수명 및 프로젝트 요구 사항에 따라 선택할 수 있습니다.

3PE 코팅 파이프의 경우 제공된 생산 사양에는 다음과 같은 요구 사항이 포함될 수 있습니다.

● 박리 강도: ≥50N/cm

● 접착력: ≥8MPa

적절한 코팅 시스템은 파이프 직경만으로 선택하기보다는 프로젝트 사양에 따라 확인되어야 합니다.

현장 용접을 위한 엔드 베벨링

파이프 끝단은 고객의 용접 절차 및 현장 접합 요구 사항에 맞게 제어된 베벨 치수로 기계 가공될 수 있습니다.

최종 준비에는 다음이 포함될 수 있습니다.

● 표준 베벨링

● 단면 마무리

● 디버링

● 치수 수정

● 도면에 따른 특별 최종 준비

이는 특히 대구경 파이프라인 설치의 경우 현장 접합 용접 전에 필요한 준비 작업을 줄여줍니다.

기술 사양

제조공정

생산 공정은 대구경 파이프 품질에 가장 직접적인 영향을 미치는 지점을 중심으로 구성됩니다.

1. 열연강대 검사

들어오는 강철 스트립은 성형 전에 필요한 재료 등급 및 생산 사양과 비교하여 검사됩니다. 프로젝트 추적성을 위해 자재 문서가 제공될 수 있습니다.

2. 레벨링 및 준비

강철 스트립은 성형 공정에 들어가기 전에 수평을 유지합니다. 적절한 스트립 준비는 일관된 성형 조건과 파이프 형상을 유지하는 데 도움이 됩니다.

3. CNC 스파이럴 성형

스트립은 지정된 나선형 직경으로 연속적으로 형성됩니다. 성형 매개변수는 파이프 직경, 벽 두께 및 재료 등급에 따라 조정됩니다.

4. 내부 및 외부 서브머지드 아크 용접

나선형 조인트의 양쪽에서 자동 용접이 수행됩니다. 용접 매개변수는 파이프 사양에 따라 제어되며, 검사는 용접 연속성, 침투 및 잠재적인 내부 결함에 초점을 맞춥니다.

5. 파이프 크기 조정 및 교정

용접 후 완성된 파이프의 직경, 진원도, 직진도를 확인하고 해당 사양 내에서 수정합니다.

6. 처리 종료

파이프 끝은 프로젝트 요구 사항에 따라 절단되고 경사집니다. 배송 전에 특별한 최종 준비가 완료될 수 있습니다.

7. 부식방지 코팅

필요한 경우 파이프에 지정된 외부 코팅 시스템이 적용됩니다. 도장 상태, 접착성, 기타 특정 특성을 검사한 후 출시됩니다.

8. 최종검사 및 포장

완성된 파이프는 묶음, 표시 및 선적 전에 치수, 외관 및 필수 성능 검사를 받습니다.

품질 관리 및 검사

대구경 용접 파이프는 "고품질"과 같은 공장 설명에만 의존하기보다는 측정 가능한 검사 요구 사항을 충족하여 구매해야 합니다.

Rongheng의 생산 품질 시스템에는 생산 공정과 완제품을 포괄하는 16개의 검사 체크포인트가 포함되어 있습니다. 제공된 생산 데이터는 전체 완제품 적격률이 99.97%임을 나타냅니다.

용접검사

생산 사양에는 육안 검사만으로는 확인할 수 없는 용접 결함을 식별하기 위해 X선 및 초음파 테스트를 모두 사용하는 100% 용접 검사가 포함됩니다.

정확한 NDT 방법, 수용 수준 및 보고 형식은 해당 표준 또는 프로젝트 사양에 맞춰 조정될 수 있습니다.

수압 테스트

적용 가능한 압력 파이프라인 주문의 경우 각 파이프는 작동 압력의 1.5배에서 최소 5초의 유지 기간과 지정된 테스트 중에 누출이 없는 수압 테스트를 받을 수 있습니다.

특정 프로젝트의 경우 생산 전 기술 계약에서 테스트 압력, 유지 시간 및 승인 기준을 확인해야 합니다.

치수검사

검사에는 다음과 같은 주요 치수가 포함됩니다.

● 외경

● 벽 두께

● 파이프 길이

● 진원도

● 직진성

● 베벨 치수

● 표면상태

치수 편차로 인해 현장 정렬 및 접합 용접 작업이 증가할 수 있으므로 이는 대구경 파이프의 경우 특히 중요합니다.

나선형 용접 강관과 소규모 공장 공급

엔지니어링 조달의 경우 중요한 비교는 단순히 공급업체의 견적 가격이 아닙니다. 구매자는 동일한 기술 기반에서 재료 등급, 실제 벽 두께, NDT 범위, 정수압 테스트 요구 사항, 코팅 사양, 검사 문서 및 배송 조건을 비교해야 합니다.

재료 선택 가이드

기존 지방자치단체 프로젝트용 Q235B

기존의 도시 급수, 배수 및 하수 파이프라인의 경우 설계 요구 사항에 더 높은 강도 등급이 필요하지 않은 경우 Q235B가 일반적으로 선택됩니다.

엔지니어링 설계에서 적절한 구조 성능과 자재 비용 제어를 우선시하는 경우에 적합합니다.

더 높은 구조적 요구 사항을 위한 Q355B

Q355B는 특정 중부하 작업, 저온 또는 구조/파일링 응용 분야를 포함하여 더 높은 재료 강도가 필요한 응용 분야에 고려될 수 있습니다.

최종등급은 설계하중, 온도, 용접요구사항 및 적용규격에 따라 선택되어야 합니다.

파이프라인 애플리케이션용 L245–L485

석유 및 가스 전송 프로젝트의 경우 필요한 파이프라인 표준 및 설계 조건에 따라 L245-L485와 같은 파이프라인 강철 등급을 지정할 수 있습니다.

신맛 서비스 또는 황화수소 함유 매체의 경우 파이프라인 등급만으로 H2S 저항성을 제공한다고 가정하기보다는 해당 신맛 서비스 사양 및 프로젝트 요구 사항을 따라 재료를 선택해야 합니다.

부식성 및 해안 조건

해안, 염분 토양 또는 화학적으로 공격적인 환경의 경우 재료와 코팅을 함께 고려해야 합니다.

적절한 경우 고강도 또는 내후성 강철 등급을 지정할 수 있으며, 외부 부식 방지 시스템은 실제 토양, 물 및 노출 조건에 따라 선택해야 합니다.

일반적인 응용 분야

나선형 용접 강관은 직경이 크고 장거리 설치가 가능하거나 구조적 능력이 있어 연속 나선형 성형이 실용적인 곳에 주로 사용됩니다.

시립 수자원 전송

도시 물 공급, 원수 전송 및 인프라 업그레이드를 위한 대구경 송수관입니다.

배수 및 빗물 시스템

대유량 배수, 빗물 배출 및 도시 홍수 조절 파이프라인 프로젝트에 적합합니다.

하수 및 공업용수

선택한 재료와 내부 보호 장치가 매체 요구 사항을 충족하는 경우 폐수, 공정수 및 기타 중저압 유체 전달 시스템에 사용됩니다.

석유 및 가스 파이프라인 프로젝트

파이프라인 등급 나선형 용접 파이프는 적절한 전송 용도에 적합한 파이프라인 사양에 따라 제조될 수 있습니다.

강관 말뚝

대구경 나선형 용접 파이프는 필요한 파일 표준 및 벽 두께가 지정되면 기초 및 해양 관련 건축을 포함한 구조용 파이프 파일로도 사용할 수 있습니다.

매설 파이프라인 시스템

매설 적용의 경우 파이프 선택은 파이프 직경보다는 외부 토양 압력, 지하수, 침하, 코팅 시스템, 음극 보호 및 설치 조건을 고려해야 합니다.

실제 프로젝트 애플리케이션

사례 1: 도시 천연가스 파이프라인 프로젝트

도시 가스 파이프라인 프로젝트를 위해 Rongheng은 3PE 부식 방지 코팅이 적용된 약 12,000톤의 L360 나선형 용접 강관을 공급했습니다.

이 프로젝트에는 기존 도시 지역의 복잡한 정착 조건이 포함되었습니다. 공급된 파이프는 프로젝트 요구사항에 따라 제조 및 코팅되었습니다.

프로젝트 운영 기록에 따르면 보고된 파이프라인 누출률은 0.7%였으며 4년 동안 안전 사고가 기록되지 않았습니다.

이 사례는 매설 파이프라인 프로젝트에서 재료 추적성, 용접 검사 및 외부 부식 방지를 함께 고려해야 하는 이유를 보여줍니다.

사례 2: 도시 우수 배수 업그레이드

도시 배수 개조 프로젝트를 위해 Rongheng은 다음을 포함하여 약 6,800톤의 나선형 용접 강관을 공급했습니다.

● Φ1220×10mm

● Φ1420×12mm

파이프에는 강화된 에폭시 콜타르 부식 방지 보호 장치가 제공되었습니다.

이 프로젝트는 막힘, 누출 및 불충분한 빗물 배출 용량으로 인해 영향을 받는 노후된 도시 배수관을 교체하기 위한 것이었습니다. 3년간의 운영 이후 프로젝트 기록에 따르면 파이프 변형, 누수 또는 막힘이 발생하지 않았으며 업그레이드된 시스템을 통해 폭우 시 빗물 배수 성능이 향상되었습니다.

주문 전 선택 포인트

나선형 용접 강관에 대한 견적을 요청하기 전에 공급업체에 다음 정보를 제공하십시오.

1. 파이프 크기

직경만 지정하는 대신 외부 직경과 필요한 벽 두께를 지정하십시오.

2. 운반매체

물, 하수, 가스, 석유 및 산업용 유체에는 다양한 재료, 내부 보호 및 검사 요구 사항이 필요할 수 있습니다.

3. 작업 압력

벽 두께와 테스트 요구 사항을 올바르게 검토할 수 있도록 해당하는 경우 설계 압력과 작동 온도를 제공합니다.

4. 설치환경

파이프가 매설되었는지, 지상인지, 수중인지, 해안인지, 염분 토양인지 또는 화학적 부식에 노출되었는지 명시합니다.

5. 코팅 요구 사항

코팅 두께 및 검사 요구 사항과 함께 3PE, 에폭시 콜타르, 베어 스틸 또는 기타 코팅 시스템을 지정하십시오.

6. 파이프 길이 및 끝단 준비

베벨 치수 및 현장 용접 요구 사항과 함께 6m, 9m, 12m 또는 맞춤형 고정 길이를 확인하세요.

7. 검사 및 문서화

주요 프로젝트의 경우 구매 사양에 재료 인증서, 치수 보고서, NDT 보고서, 수압 테스트 기록 및 코팅 검사 기록을 포함합니다.

맞춤형 제조 및 프로젝트 공급

Rongheng은 표준 재고 크기로 공급을 제한하는 대신 엔지니어링 주문에 대한 맞춤형 생산을 지원합니다.

사용 가능한 옵션은 다음과 같습니다.

● 비표준 외경

● 특수 벽 두께

● 6~12m 고정 길이 및 기타 지정된 길이

● 파이프 끝 베벨링

● 특별한 마무리 준비

● 3PE 및 기타 부식방지 코팅 시스템

● 에폭시 콜타르 코팅

● 도면에 따른 특수 파이프 피팅 및 가공된 섹션

● 프로젝트별 검사 및 문서화

대량 주문의 경우 프로젝트 설치 순서에 따라 생산 및 납품 일정을 조정할 수 있습니다.

공장검사 및 바이어 지원

대규모 인프라 주문의 경우 구매자는 공장 검사를 준비하고 배송 전에 생산 및 검사 기록을 검토할 수 있습니다.

Rongheng은 다음을 제공합니다.

● 선주문 기술 선정 지원

● 사양 검토

● 생산 진행 상황 업데이트

● 공장 시찰 준비

● 자재 및 검사 문서

● 배송 조정

● 설치관련 기술상담

● 판매 후 기술 지원

주요 프로젝트의 경우 시각적 업데이트를 통해 생산 진행 상황을 확인할 수도 있으므로 구매자는 사전에 배송 및 현장 설치 일정을 조정할 수 있습니다.

FAQ

Q1. 나선형 용접 강관과 직선 심 용접 파이프의 차이점은 무엇입니까?

강철 스트립으로 나선형 모양으로 형성되고 나선형 조인트를 따라 용접됩니다. 이 제조 방법은 대구경 파이프에 특히 실용적입니다.

직선 심 용접 파이프는 종방향 용접을 사용하며 일반적으로 다양한 직경 범위 및 적용 요구 사항에 맞게 선택됩니다. 모든 프로젝트에서 건설이 자동으로 더 좋아지는 것은 아닙니다. 직경, 벽 두께, 압력, 설치 방법, 재료 등급 및 해당 표준에 따라 선택이 결정되어야 합니다.

Q2. 어떤 크기의 파이프를 공급합니까?

표준 생산 범위는 외경 219~3,620mm, 벽 두께 6~30mm입니다. 표준 고정 길이에는 6m, 9m, 12m가 포함되며, 비표준 길이와 특수 벽 두께는 프로젝트 주문에 사용할 수 있습니다.

Q3. 비표준 나선형 용접 강관을 제작할 수 있습니까?

예. 맞춤형 생산에는 엔지니어링 도면에 표시된 직경, 벽 두께, 고정 길이, 파이프 끝 베벨링, 특수 끝 준비, 코팅 및 기타 요구 사항이 포함될 수 있습니다.

Q4. 매설 파이프라인에 파이프를 사용할 수 있나요?

예. 파이프 벽 두께, 재료 등급, 외부 코팅, 설치 방법 및 구조 계산이 프로젝트 요구 사항을 충족하는 경우 매설된 물, 배수 및 기타 파이프라인 시스템에 널리 적용 가능합니다.

매설된 파이프라인의 경우 구매자는 토양 상태, 지하수, 정착지, 부식 방지 및 현장 연결부 처리에 특별한 주의를 기울여야 합니다.

Q5. 벽 두께가 부족한 파이프 구입을 피하려면 어떻게 해야 합니까?

공칭 크기나 무게만으로 제품을 판단하지 마십시오. 구매 계약서에 필요한 벽 두께와 적용 공차를 명시하고 자재 인증서와 치수 검사 기록을 요청하세요.

대규모 프로젝트의 경우 입고 검사에는 파이프의 여러 위치에서 무작위로 벽 두께를 측정하는 것도 포함될 수 있습니다.

Q6. 어떤 용접 검사를 제공할 수 있나요?

생산 사양은 100% X선 및 초음파 용접 검사를 지원하며 해당 허용 수준은 관련 표준 또는 프로젝트 사양에 따라 결정됩니다.

검사 보고서는 프로젝트 품질 문서의 일부로 제공될 수 있습니다.

Q7. 수압 테스트를 제공합니까?

예. 적용 가능한 압력 파이프라인 주문의 경우, 수압 테스트는 작동 압력의 1.5배에서 5초 이상의 유지 기간과 지정된 테스트 조건에서 누출이 없는 파이프별로 수행될 수 있습니다.

Q8. 어떤 부식방지 코팅을 선택해야 합니까?

설치 환경 및 설계 수명에 따라 다릅니다.

매설 파이프라인의 경우 강력한 외부 부식 방지가 필요한 경우 일반적으로 3PE가 고려됩니다. 적합한 프로젝트에 에폭시 콜타르 시스템을 지정할 수도 있습니다. 해안 및 염분 토양 적용에는 코팅 선택, 코팅 연속성 및 현장 접합부 보호에 특별한 주의가 필요합니다.

Q9. 대량 주문 전 공장 방문이 가능한가요?

예. 구매자는 생산 구역, 검사 시설, 완성된 파이프 보관 및 관련 품질 문서를 ​​다루는 현장 공장 방문을 주선할 수 있습니다. 제작기간 동안 영상 업데이트를 통해서도 제작 진행 상황을 확인할 수 있습니다.

Q10. 견적을 위해 어떤 정보를 제공해야 합니까?

최소한 외경, 벽 두께, 재료 등급, 파이프 길이, 수량, 해당 표준, 운반 매체, 작동 압력, 코팅 요구 사항 및 최종 준비를 제공하십시오.

완전한 엔지니어링 견적을 위해서는 도면, 검사 요구 사항 및 배송 일정도 유용합니다.

조달 참고 사항

나선형 용접 강관의 경우 조달 과정에서 특히 주의해야 할 네 가지 항목은 실제 벽 두께, 용접 NDT, 정수압 테스트 및 부식 방지 코팅입니다.

이러한 요구사항은 기술 계약에 직접 작성되어 공급업체 견적을 동일한 기준으로 비교할 수 있습니다. 대규모 인프라 프로젝트의 경우 구매자는 선적 전에 공장 검사를 준비하고 생산 및 검사 프로세스를 검토할 수도 있습니다.
