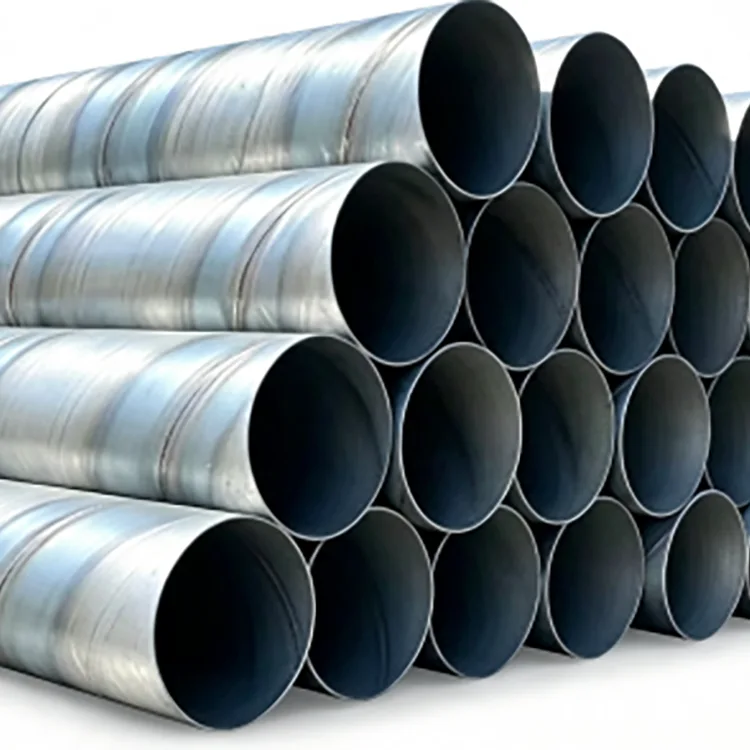

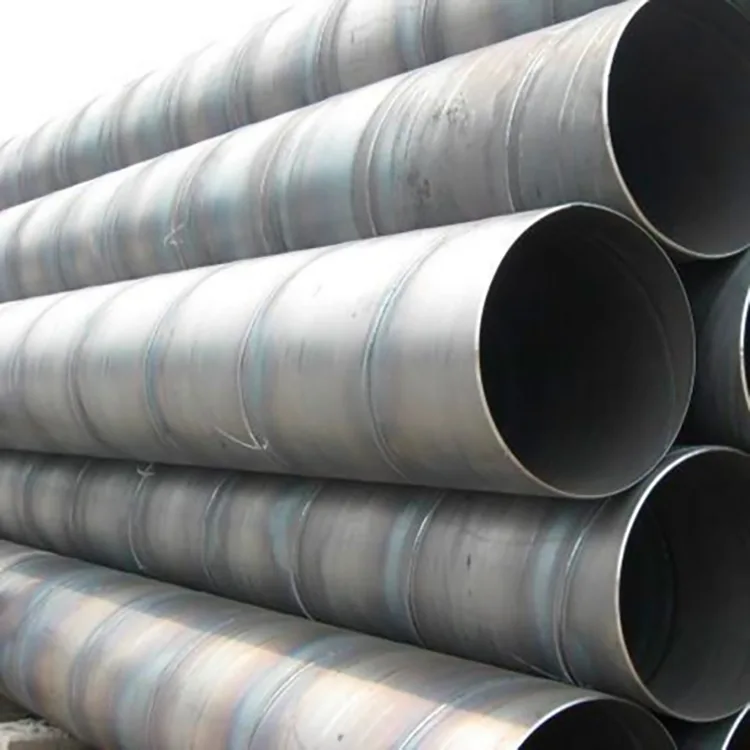

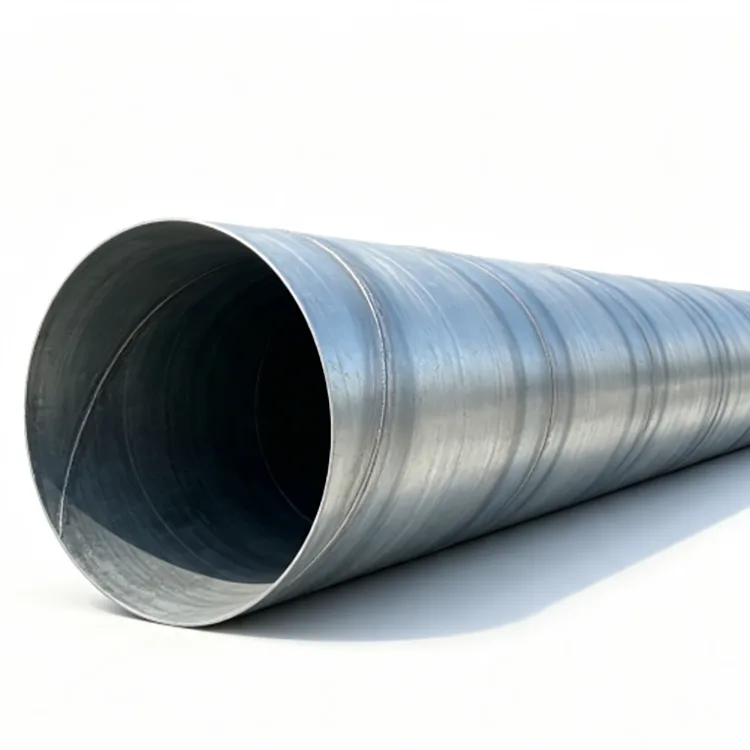

용융 아연 도금 나선형 강관

나선형 강관을 사용하는 주된 이유는 큰 흐름 직경과 더 무거운 벽 부분의 실제 생산을 결합할 수 있는 능력 때문입니다. 강철 스트립은 연속적으로 원통형 단면으로 형성되고 나선형 이음매를 따라 용접됩니다. 용접 및 치수 마감 후 전체 파이프를 용융 아연 도금 처리하여 내부 및 외부 표면에 부식 방지 기능을 제공할 수 있습니다.

이러한 구조로 인해 이 파이프는 대구경 송수관, 배수 시스템, 기초 및 파일링 작업, 산업용 유체 라인 및 노출된 강철 배관에 특히 적합합니다. 파이프가 옥외, 지하 또는 습한 환경에 유지되는 프로젝트의 경우 아연 도금 코팅은 습기와 부식에 대한 추가 장벽을 제공합니다.

엔지니어링 조달의 경우 중요한 점은 파이프 직경과 벽 두께 뿐만이 아닙니다. 구매자는 또한 선적 전에 강철 등급, 용접 검사 요구 사항, 아연 도금 사양, 파이프 길이, 끝단 준비 및 완성된 파이프에 플랜지 또는 기타 제작이 필요한지 여부를 확인해야 합니다.

대구경 프로젝트에 나선형 강관을 사용하는 이유는 무엇입니까?

나선형 성형을 사용하면 연속적인 원통형 구조를 유지하면서 강철 스트립으로 큰 파이프 직경을 생산할 수 있습니다. 결과 섹션은 높은 유량이나 큰 외부 치수가 필요한 응용 분야에 매우 적합합니다.

양면 서브머지드 아크 용접 공정은 용접 침투를 제어하고 파이프를 따라 일관된 이음매를 제공합니다. 압력 또는 구조 적용 분야의 경우 용접 검사 및 수압 테스트 요구 사항은 파이프 외관에만 의존하기보다는 프로젝트에 따라 지정되어야 합니다.

매설 파이프라인의 경우 내부 압력, 외부 토양 하중, 교통 하중, 설치 깊이 및 가능한 지반 이동에 따라 파이프 벽을 선택해야 합니다. 직경이 크다고 자동으로 압력 등급이 높아지는 것은 아니므로 직경과 벽 두께를 함께 선택해야 합니다.

기술 사양

아연 도금은 파이프 성형 및 용접 후에 이루어집니다.

이 제품은 제조 순서가 중요합니다. 나선형 파이프를 먼저 형성하고 용접한 다음 용융 아연도금을 준비합니다. 이를 통해 용접된 파이프 본체와 접근 가능한 내부 및 외부 표면을 포함하여 완성된 파이프가 주요 성형 작업이 완료된 후 부식 방지를 받을 수 있습니다.

일반적인 생산 경로는 다음과 같습니다.

열간압연 강대 → 입고검사 → 스파이럴 성형 → 양면 서브머지드 아크 용접 → 절단 및 사이징 → 최종 마무리 → 표면 전처리 → 용융 아연 도금 → 냉각 및 마무리 → 검사 → 보호 포장

전처리, 탈지, 산세 및 활성화 과정에서 오일, 녹 및 표면 산화물이 제거됩니다. 그런 다음 준비된 파이프를 약 450°C의 용융 아연에 담급니다. 철수 및 냉각 후, 아연도금 표면의 코팅 상태, 피복 및 눈에 보이는 결함을 검사합니다.

대구경 파이프의 경우 아연도금 단계에서는 코팅 균일성과 파이프 내부의 아연 배수에 특별한 주의가 필요합니다. 파이프 끝부분, 개구부 및 제작된 부분도 배송 전에 확인해야 합니다.

환경에 따른 아연도금 선택

모든 프로젝트에 적합한 단일 아연 코팅 두께는 없습니다.

기존의 도시 급수, 배수 및 일반 실외 서비스의 경우 환경 부식 부하가 중간 정도인 경우 표준 80~150g/m² 범위를 고려할 수 있습니다.

폐수, 산업 환경, 습한 장소 및 더 긴 부식 방지가 필요한 응용 분야의 경우 프로젝트 코팅 요구 사항과 호환되는 경우 180~275g/m²를 지정할 수 있습니다.

염수 분무에 노출된 해안 프로젝트의 경우 실제 환경 범주, 배수 조건 및 설계 사용 수명과 함께 더 무거운 아연 시스템을 고려해야 합니다. 아연 도금은 부식을 크게 줄일 수 있지만 코팅 선택을 프로젝트별 부식 평가를 대체할 수는 없습니다.

Q235B 또는 Q355B?

Q235B는 설계 하중이 보통인 많은 기존 도시 파이프라인, 배수 시스템 및 일반 강철 구조물에 적합합니다.

Q355B는 무거운 기초 작업, 더 큰 구조적 하중, 까다로운 설치 조건 또는 엔지니어링 설계에서 고강도 강철을 지정하는 프로젝트와 같이 더 높은 구조적 강도가 필요한 경우 더 적합합니다.

파일링 및 기초 적용의 경우, 파이프 직경에만 따라 등급을 선택하는 것이 아니라 구매자가 요구되는 하중, 설치 방법 및 벽 두께를 제공해야 합니다.

벽 두께는 작업 조건을 따라야 합니다.

3~6mm 벽은 압력과 외부 하중이 중간 정도일 때 다양한 지상 또는 기존 파이프라인 적용에 적합할 수 있습니다.

매설된 파이프라인, 기초 작업, 교통량이 많은 지역 또는 상당한 외부 하중에 노출되는 적용 분야의 경우 더 두꺼운 단면이 필요할 수 있습니다. 3~20mm 생산 범위를 통해 벽 두께를 설계에 맞출 수 있습니다.

장거리 물 전송의 경우 사양에는 일반적으로 다음이 포함되어야 합니다.

공칭 직경 + 벽 두께 + 강종 + 설계 압력 + 파이프 길이 + 끝 처리 + 검사 요구 사항

이를 통해 제조업체는 공칭 직경만 제공하는 대신 올바른 파이프를 견적할 수 있는 충분한 정보를 얻을 수 있습니다.

용융아연도금 나선형 강관이 사용되는 곳

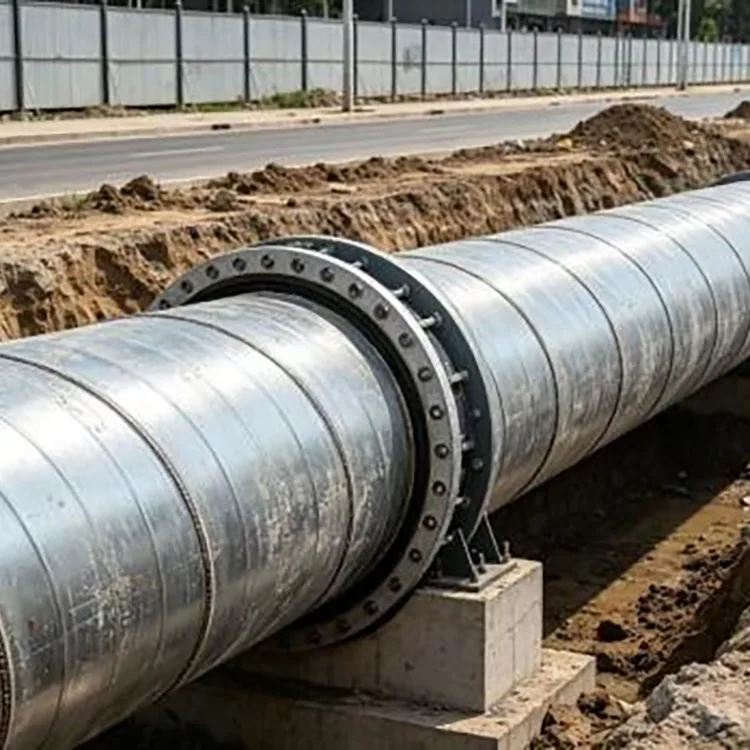

도시 용수 및 배수

도시 물 전송, 빗물 배수 및 파이프라인 개조에 사용됩니다. 큰 직경은 높은 유량을 처리하는 데 도움이 되며, 아연 도금 표면은 노출되거나 습한 환경에서 추가적인 부식 방지 기능을 제공합니다.

폐수 처리

습기와 부식성 오염물질로 인해 보호되지 않은 강철의 수명이 단축될 수 있는 폐수 운송 및 관련 플랜트 배관에 적합합니다.

교량 기초 및 파일링

대구경 나선형 파이프는 엔지니어링 하중 및 설치 조건에 따라 단면 크기와 벽 두께가 결정되는 기초 파일, 강둑 지지대 및 기타 구조 응용 분야에 사용할 수 있습니다.

산업용 유체 시스템

프로젝트에서 아연 도금 강철을 허용하고 화학 매체가 아연 보호 시스템과 호환되는 산업 공정 유체 및 보조 배관에 사용됩니다.

야외 및 해안 철골 작업

노출된 파이프라인, 해안 지원 시스템 및 풍력 관련 배관에 적용 가능합니다. 염수 분무 환경에서는 더 두꺼운 아연 코팅이나 추가적인 부식 방지 시스템이 필요할 수 있습니다.

저압 가열 및 가스 관련 응용 분야

해당 프로젝트 표준, 매체 호환성 및 압력 요구 사항이 아연 도금 나선형 파이프를 허용하는 경우 적합한 저압 보조 시스템에 대해 고려할 수 있습니다. 가스 서비스는 아연 도금에만 의존하기보다는 항상 지정된 가스 파이프라인 표준을 따라야 합니다.

프로젝트 선택: 일반적인 조달 실수

표준 도시 용수 또는 배수 프로젝트의 경우 기존 아연 코팅과 3~6mm 벽 두께를 갖춘 Q235B가 실용적인 출발점이 될 수 있습니다. 최종 선택은 유압 및 구조 설계를 따라야 합니다.

폐수 및 산업 환경의 경우 180~275g/m² 범위의 더 두꺼운 아연 코팅을 고려하고 외부 또는 압력 하중이 필요한 경우 벽 두께를 늘리십시오.

해안 및 염수 분무 지역의 경우 단순히 표준 아연 도금 파이프를 지정하지 마십시오. 부식 카테고리, 아연 코팅, 추가 코팅 시스템 및 예상 사용 수명을 함께 검토해야 합니다.

교량 파일, 강둑 구조물 및 기초 작업의 경우 구조 설계에 따라 Q355B 및 더 무거운 벽 섹션을 선택할 수 있습니다. Q345B는 해당 등급을 특별히 요구하는 프로젝트에도 사용할 수 있습니다.

고압 또는 장거리 전송의 경우 구매 주문서에 용접 NDT, 정수압 테스트, 치수 공차 및 최종 준비를 지정하십시오. 이러한 요구 사항은 "중형 나선형 파이프"와 같은 일반적인 설명을 사용하는 것보다 더 중요합니다.

배송 전 확인해야 할 사항은 무엇입니까?

용융 아연도금 나선형 강관에 대한 전문적인 검사는 아연 표면 이상을 다루어야 합니다.

강철 등급 및 열 정보는 재료 인증서와 비교하여 확인해야 합니다. 그런 다음 파이프 직경, 벽 두께, 진원도, 길이 및 최종 상태를 구매 사양과 비교하여 확인해야 합니다.

나선형 용접은 또 다른 중요한 검사 지점입니다. 프로젝트에 따라 육안 검사, 초음파 검사, 방사선 검사, 정수압 검사가 포함될 수 있습니다. 압력 배관의 경우 생산 전에 검사 방법 및 승인 기준에 대한 합의가 필요합니다.

아연 도금 표면의 코팅 범위, 노출된 부분이 눈에 보이는지, 과도한 아연 축적 및 취급 손상이 있는지 확인해야 합니다. 아연도금 후 파이프를 절단하거나, 베벨링하거나, 용접할 경우, 영향을 받은 아연 부분을 적절한 아연 함유 시스템을 사용하여 수리해야 합니다.

프로젝트 공급을 위한 맞춤형 제작

파이프는 표준 직선 길이로 제공되거나 설치 도면에 따라 처리될 수 있습니다.

사용 가능한 처리에는 고정 길이 절단, 파이프 끝 베벨링, 플랜지 용접, 끝단 마감, 연삭 및 추가 부식 방지 처리가 포함됩니다. 조립식 파이프 섹션을 사용하는 프로젝트의 경우 생산 전에 도면을 제공하면 현장 절단 및 용접을 줄이는 데 도움이 됩니다.

대량 주문의 경우 구매자는 동일한 프로젝트 일정 내에서 다양한 직경, 벽 두께 및 길이를 지정할 수도 있습니다. 이는 메인 라인, 지선 및 구조 섹션이 서로 다른 사양을 요구하는 도시 파이프라인 패키지에 유용합니다.

서비스 수명은 코팅 및 노출에 따라 달라집니다.

용융 아연 도금은 보호되지 않은 강철에 비해 부식 방지 기간을 상당히 연장할 수 있지만 사용 수명은 환경, 아연 코팅, 수질 화학, 토양 상태, 기계적 손상 및 유지 관리에 의해 제어됩니다.

제공된 제품 범위에 대한 일반적인 참고 사항으로, 예상 서비스 수명은 실내 조건에서 20년 이상에 달할 수 있는 반면, 실외, 매설 및 폐수 적용 분야는 일반적으로 적절한 조건에서 10~15년 범위로 간주됩니다. 심각한 염수 분무 또는 공격적인 화학 물질에 노출된 프로젝트는 고정된 사용 수명에 의존하기보다는 프로젝트별 부식 평가를 사용해야 합니다.

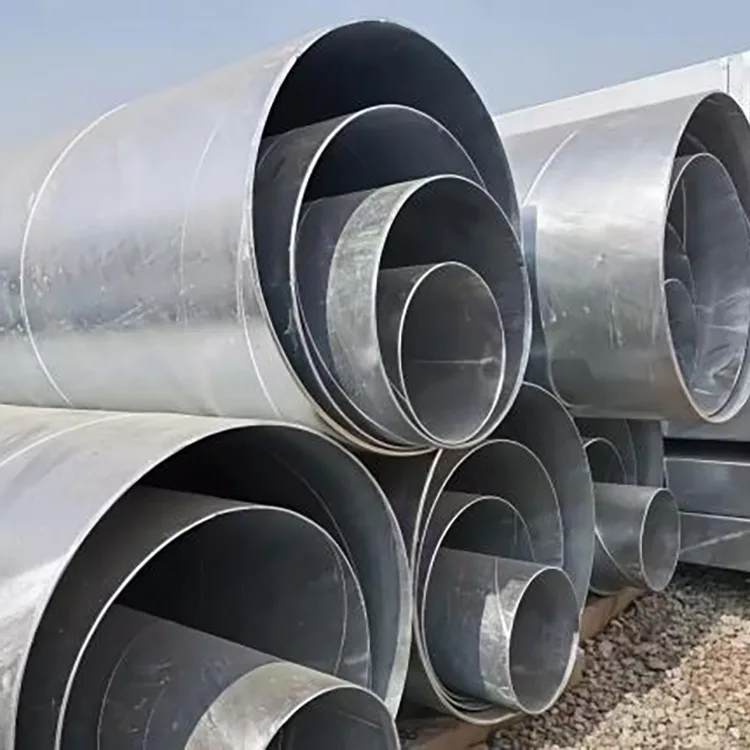

대구경 파이프 포장

대형 나선형 파이프에는 취급 및 운송 중에 파이프 본체와 아연 도금 표면을 모두 보호하는 포장이 필요합니다.

파이프 끝은 가드나 보호 링으로 보호할 수 있으며, 묶음 파이프는 강철 끈으로 고정하고 필요한 경우 분리하거나 쿠션 처리하여 충격과 표면 손상을 줄입니다. 수출 배송의 경우 배송 방법에 따라 방수 포장 및 안정적인 적재 준비가 추가될 수 있습니다.

FAQ

Q1: 용융 아연 도금 나선형 파이프와 일반 부식 방지 나선형 파이프의 차이점은 무엇입니까?

A: 일반 부식 방지 파이프는 일반적으로 외부 코팅 시스템을 사용하는 반면, 용융 아연 도금 나선형 파이프는 부식 방지를 위해 금속 결합 아연 코팅을 사용합니다. 적절한 시스템은 파이프가 노출되었는지, 매설되었는지, 물속에 잠겨 있는지 또는 특정 유체와 함께 사용되는지에 따라 달라집니다.

Q2: DN200~DN3000 나선형 강관을 생산할 수 있습니까?

답: 그렇습니다. 공급되는 범위는 DN200~DN3000이며 벽 두께는 3.0~20mm입니다. 비표준 직경, 벽 두께 및 고정 길이는 도면 및 프로젝트 요구 사항에 따라 논의될 수 있습니다.

Q3: 아연 도금 나선형 파이프를 지하에서 사용할 수 있습니까?

A: 적절한 매설 용도로 고려할 수 있지만 토양 화학, 수분, 배수, 외부 하중 및 코팅 요구 사항을 평가해야 합니다. 공격적인 토양 조건의 경우 추가적인 부식 방지 시스템이 필요할 수 있습니다.

Q4: 나선형 용접이 압력 서비스에 적합합니까?

A: 나선형 용접 파이프는 강철 등급, 벽 두께, 용접 공정 및 검사 요구 사항이 적절하게 지정되면 압력 적용을 위해 제조될 수 있습니다. 압력 파이프라인의 경우 용접 NDT 및 수압 테스트를 구매 사양에서 확인해야 합니다.

Q5: 파이프에 플랜지를 공급할 수 있나요?

답: 그렇습니다. 플랜지 용접, 베벨링, 고정 길이 절단 및 기타 최종 처리는 도면에 따라 배송 전에 준비될 수 있습니다.

Q6: 해안 프로젝트에는 어떤 아연 코팅을 선택해야 합니까?

A: 부식이 심한 환경에서는 180~275g/m² 범위의 더 두꺼운 코팅을 고려할 수 있지만 해안 프로젝트는 실제 염수 분무 노출과 필요한 서비스 수명에 따라 평가해야 합니다. 가혹한 조건에서는 추가 코팅이 적합할 수 있습니다.

Q7: Q235B와 Q355B를 한 순서로 혼합할 수 있습니까?

답: 그렇습니다. 구조 또는 파이프라인 설계에 따라 다양한 강종을 공급할 수 있습니다. 각 사양은 구매 주문서 및 재료 문서에 명확하게 식별되어야 합니다.

Q8: 수출 주문 시 어떤 서류를 제공할 수 있나요?

A: 주문 및 프로젝트 요구 사항에 따라 자재 인증서, 검사 기록 및 기타 품질 문서가 제공될 수 있습니다. 구매자가 요구할 경우 제3자 검사를 주선할 수도 있습니다.

대량 공급 및 프로젝트 지원

Rongheng Intelligent Manufacturing (Tianjin) Import &Export Co., Ltd.는 도시, 인프라, 산업 및 해외 프로젝트를 위한 나선형 용접 강관의 대량 주문을 지원합니다. 구매자는 견적을 위해 파이프 일정, 도면 또는 간단한 사양 목록을 제공할 수 있습니다.

프로젝트 주문의 경우 공급 범위에는 강철 등급 선택, 파이프 크기 조정, 고정 길이 생산, 용접 검사, 아연 도금, 최종 처리, 포장 및 선적 조정이 포함될 수 있습니다. 이는 하나의 프로젝트 일정에 따라 여러 파이프 사양을 제공해야 할 때 특히 유용합니다.
