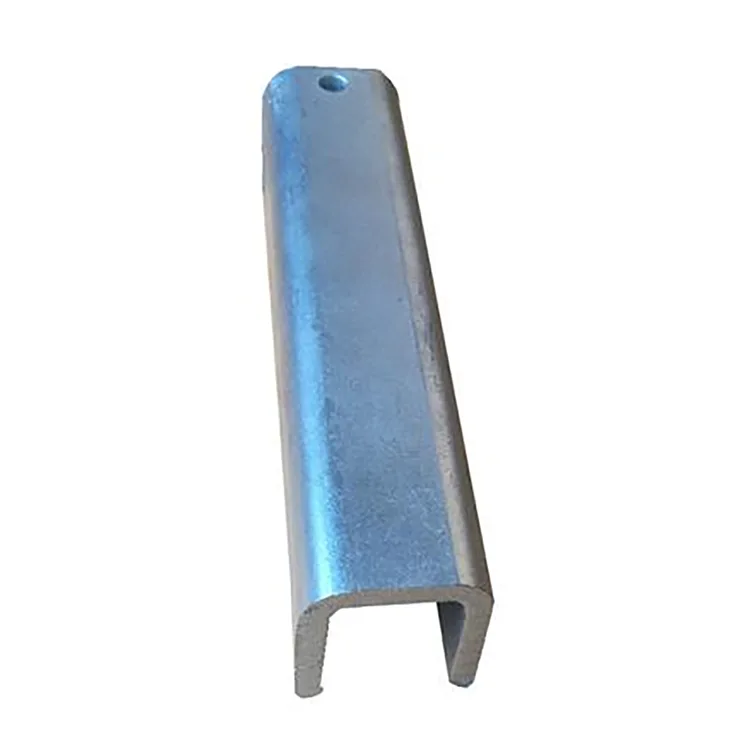

아연도금 U-채널

프로젝트에 폐쇄형 튜브나 기존 C/Z 도리 대신 구성요소를 옥외에 고정, 위치 지정 또는 지지하기 위한 개방형 강철 섹션이 필요한 경우 아연 도금 U-채널이 선택됩니다.

U자형 단면은 볼트 체결, 클램핑 및 연결을 위한 연속적인 베이스와 측면 플랜지를 생성합니다. 이는 일반적으로 장비 베이스, 파이프 지지대, 광전지 구조물, 실외 프레임, 임베디드 지지대 및 도시 설치에 사용됩니다.

제조 순서가 중요합니다. 강철 스트립은 먼저 필요한 U 프로파일로 롤 성형된 후 절단 및 펀칭됩니다. 완성된 단면은 화학적으로 전처리되고 용융 아연 도금됩니다. 이 접근 방식은 아연 도금 스트립을 최종 모양으로 구부리는 것을 방지하고 U 채널 내부를 포함하여 성형된 부분에 아연 보호 기능을 제공합니다.

실외 프로젝트의 경우 올바른 조합은 단순히 "두꺼운 아연 = 더 좋음"이 아닙니다. 단면 크기, 강종, 벽 두께, 구조 하중, 노출 환경 및 예상 사용 기간을 함께 고려해야 합니다.

단면 형상 문제

U 채널의 주요 장점은 개방형 형상입니다.

하단 섹션은 연속적인 베어링 표면을 제공하는 반면, 두 측면 플랜지는 볼트 연결, 클램프, 브래킷 및 위치 지정 구성 요소에 사용할 수 있습니다. 이는 설치자가 열린 쪽에서 연결에 액세스해야 하는 경우에 유용합니다.

C 섹션 또는 Z 섹션과 비교하여 U 채널은 일반적으로 장비 베이스, 파이프 지지대 및 위치 결정 구조에 더 편리합니다. C 및 Z 섹션은 도리 또는 프레임 부재로서의 구조적 동작에 따라 더 일반적으로 선택됩니다.

따라서 태양광 장비, 실외 파이프라인 또는 기계 지지대가 포함된 프로젝트의 경우 U 섹션을 사용하면 추가로 제작된 브래킷의 필요성을 줄일 수 있습니다.

기술 사양

왜 먼저 형성하고 나중에 아연 도금하는가?

이러한 유형의 제품의 경우 용융 아연도금 이전에 성형 및 대부분의 제작이 완료되어야 합니다.

생산 경로는 다음과 같습니다.

강대 검사 → 레벨링 → U-프로파일 롤 성형 → CNC 절단 → 펀칭 및 코너 가공 → 교정 → 탈지 → 산세 → 플럭싱 → 건조 → 용융 아연 도금 → 냉각/부동태화 → 아연 검사 → 최종 검사 → 포장

이 순서를 통해 제조업체는 아연 도금 전에 최종 U 단면 치수를 제어할 수 있습니다.

이는 또한 성형된 프로파일의 구멍, 모서리 및 내부가 후속 성형 작업에서 살아남아야 하는 코팅에 의존하기보다는 완성된 단면의 일부로 처리된다는 것을 의미합니다.

아연 도금 후에는 불필요한 굽힘이나 무거운 성형을 피해야 합니다. 재료를 작업 현장에서 용접하거나 절단해야 하는 경우 손상된 아연 부분을 청소하고 적절한 아연 함유 코팅으로 수리해야 합니다.

아연 코팅 선택

아연 코팅은 실제 부식 환경과 일치해야 합니다.

85μm+는 노출이 상대적으로 중간 정도인 내륙 지역의 일반 실외 적용을 위한 시작 사양으로 적합합니다.

120~180μm의 경우 습한 공장, 농업 및 축산 시설, 강변 시설 및 습기가 더 지속되는 기타 위치에 코팅을 고려할 수 있습니다.

200~275μm의 경우 더 두꺼운 코팅은 해안 지역, 항구, 화학 시설 및 폐수 환경과 같이 부식 노출이 더 심한 프로젝트에 사용됩니다. 정확한 코팅 요구 사항은 프로젝트 부식 범주 및 해당 사양에 따라 확인되어야 합니다.

두꺼운 아연층은 크기가 작은 강철 단면을 보완하지 못합니다. 부식 방지와 구조 설계는 별도로 평가해야 합니다.

Q235B 또는 Q355B?

강철 등급은 아연 요구사항보다는 구조적 하중을 따라야 합니다.

Q235B는 일반 장비 지지대, 실외 브래킷, 파이프 지지대, 광전지 보조 구조물 및 일반 도시 응용 분야를 위한 실용적인 선택입니다.

Q355B는 대형 장비 베이스, 무거운 지지 구조물, 강풍 또는 눈 조건과 같은 고부하 응용 분야 및 구조 설계에 고강도 강철이 필요한 프로젝트에 더 적합합니다.

제공된 제품군의 경우 Q355B는 적용 가능한 설계 조건에서 동일한 섹션 크기에서 약 30% 더 높은 부하 용량을 제공하는 것으로 설명됩니다. 이는 보편적인 교체 규칙이 아니라 프로젝트/설계 비교로 처리되어야 합니다. 최종 단면은 엔지니어링 부하와 비교하여 점검되어야 합니다.

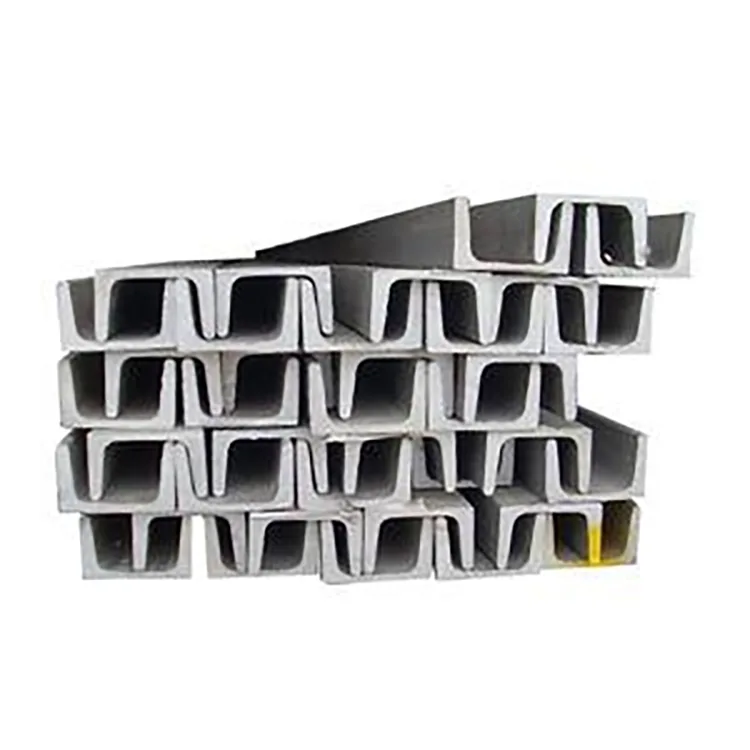

U 채널 크기 및 벽 두께

U80-U300 범위를 사용하면 섹션을 다양한 지지 하중에 맞출 수 있습니다.

U80-U120은 광도파관 지지대, 소형 장비 브래킷, 위치 지정 구성 요소 및 보조 온실 구조물에 사용할 수 있습니다.

U140–U200은 태양광 보조 구조물, 장비 베이스 및 도시 설치를 포함한 다양한 주류 실외 지원 애플리케이션을 다룹니다.

U220-U300은 더 무거운 장비 베이스, 더 큰 지지 구조 및 더 큰 섹션 용량이 필요한 프로젝트에 더 적합합니다.

벽 두께의 경우:

1.2~1.4mm: 경량 브래킷, 포지셔닝 부재 및 비주요 지지 용도

1.5~2.0mm: 실외 지지 구조물 및 장비 베이스를 위한 공통 범위

2.2–3.0 mm: 더 무거운 하중, 큰 지지대, 강한 바람/눈이 내리는 지역 및 변형에 대한 더 큰 저항이 필요한 응용 분야

최종두께는 실제 경간, 연결방법, 작용하중을 고려하여 계산하여야 합니다.

응용

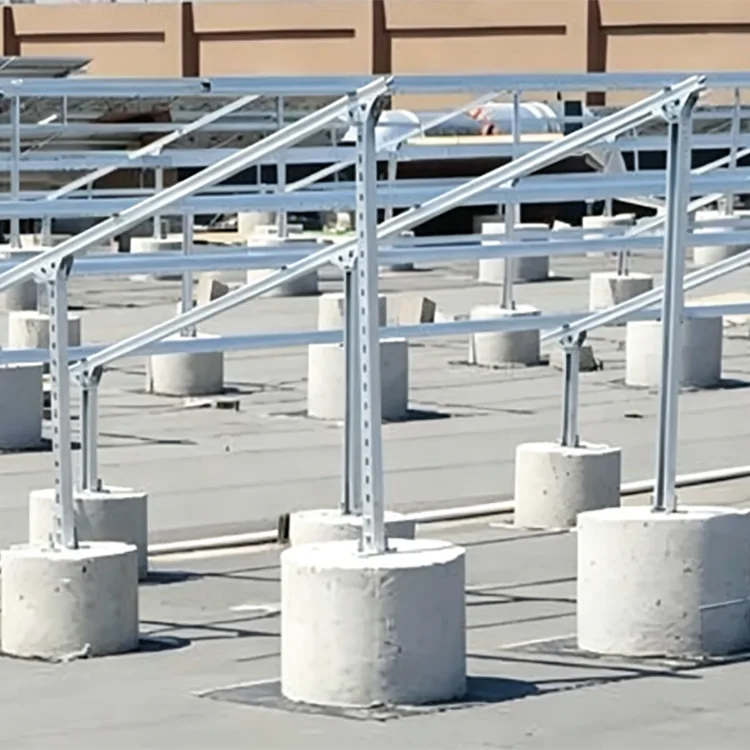

태양광 및 풍력 발전 구조물

아연도금 U-섹션은 옥외 재생 에너지 설비의 장비 베이스, 고정 부재, 위치 결정 구조 및 보조 지지대에 사용할 수 있습니다. 프로젝트에 25년 설계 요구 사항이 있는 경우 모든 위치에 동일한 코팅을 지정하기보다는 실제 환경 노출에 따라 아연 코팅을 선택해야 합니다.

해안 및 항구 지역

염수 분무와 지속적인 습도는 노출된 강철의 부식을 가속화합니다. 두꺼운 코팅이 적용된 U자형 아연 도금 프로파일은 단면 형상이 적합한 실외 장비 지지대, 내장형 베이스 및 고정 구조에 사용할 수 있습니다.

가축 및 농업시설

환기 시스템, 파이프라인, 장비 지지대 및 온실 구조물은 높은 습도와 암모니아 함유 대기에 노출될 수 있습니다. 아연 도금 강철은 이러한 조건에서 보호되지 않은 흑색 강철보다 더 나은 부식 방지 기능을 제공합니다.

화학 및 폐수 시설

장비 지지대, 파이프 고정 구조물 및 실외 프레임은 환경이 아연 코팅 강철과 호환되는 경우 용융 아연 도금의 이점을 누릴 수 있습니다. 매우 공격적인 화학 물질 노출의 경우 화학 매체에 따라 완전한 부식 방지 시스템을 지정해야 합니다.

시립 옥외 구조물

응용 분야에는 난간 기초, 조명 관련 지지대, 교통 장비 고정 구조물, 조경 프레임 및 기타 옥외 강철 구성 요소가 포함됩니다.

공장 옥외 지지대

노출된 파이프라인, 장비 지지대, 외부 고정 구조물 및 산업 플랜트 주변의 유틸리티 지지대에 사용할 수 있습니다.

두 가지 일반적인 프로젝트 애플리케이션

해안산업단지

해안선에서 약 2km 떨어진 실외 장비 지원 프로젝트의 경우 장비 지지대 및 내장 베이스로 220μm 아연 코팅이 된 Q355B 아연 코팅 U 프로파일이 선택되었습니다. 염수 분무 노출로 인해 더 두꺼운 코팅이 지정되었으며 구조적 하중 요구 사항에는 고강도 강철이 사용되었습니다. U 프로파일은 또한 장비 위치 지정과 볼트 연결을 단순화했습니다.

축산시설 업그레이드

대규모 돼지 및 가금류 시설에는 암모니아 노출이 있는 습도가 높은 환경에서 장비 및 파이프라인을 위한 부식 방지 지지 부재가 필요했습니다. Q235B 아연도금 U-섹션은 지지 구조물과 고정 부재로 사용되었습니다. 개방형 프로파일 덕분에 설치 및 조정이 편리했으며 아연 도금 표면은 반복적인 부식 처리의 필요성을 줄였습니다.

아연도금 U-채널이 최선의 선택이 아닌 경우

U 채널은 다른 모든 강철 섹션을 자동으로 대체해서는 안 됩니다.

지붕 도리의 경우 C 또는 Z 섹션이 더 적합한 구조 구성을 제공할 수 있습니다.

비틀림 저항, 밀폐된 형상 또는 외관이 중요한 폐쇄형 구조 부재의 경우 정사각형 또는 직사각형 중공 단면이 바람직할 수 있습니다.

건조한 실내 응용 분야의 경우 부식 방지가 필요하지 않으면 코팅되지 않은 냉간 성형 U 채널이 더 경제적일 수 있습니다.

매우 공격적인 화학적 환경의 경우 용융 아연 도금만으로는 필요한 보호 기능을 제공하지 못할 수 있습니다. 재료를 선택하기 전에 화학 매체, 농도, 온도 및 노출 시간을 검토해야 합니다.

아연도금 U-채널과 블랙 U 채널

기본 U 단면 형상은 동일하게 유지될 수 있지만 적용 조건은 다릅니다.

납품 전 품질 관리

검사는 강철 부분과 아연도금 품질을 모두 다루어야 합니다.

아연 도금 전에 U 프로파일의 단면 치수, 직진도, 비틀림, 구멍 위치 및 절단 정확도를 확인합니다. 아연 코팅은 롤 성형 중에 발생하는 치수 문제를 수정하지 않기 때문에 이는 중요합니다.

아연 도금 후 검사관은 표면에 노출된 부분, 과도한 아연 축적, 벗겨짐, 균열 및 기타 눈에 보이는 결함이 있는지 확인합니다. 아연 도금 두께는 합의된 검사 방법에 따라 측정할 수 있습니다.

프로젝트 주문의 경우 구매자의 요구 사항에 따라 자재 인증서, 치수 검사 기록, 아연 코팅 검사 결과 및 기타 품질 문서가 제공될 수 있습니다.

가공 및 맞춤형 제조

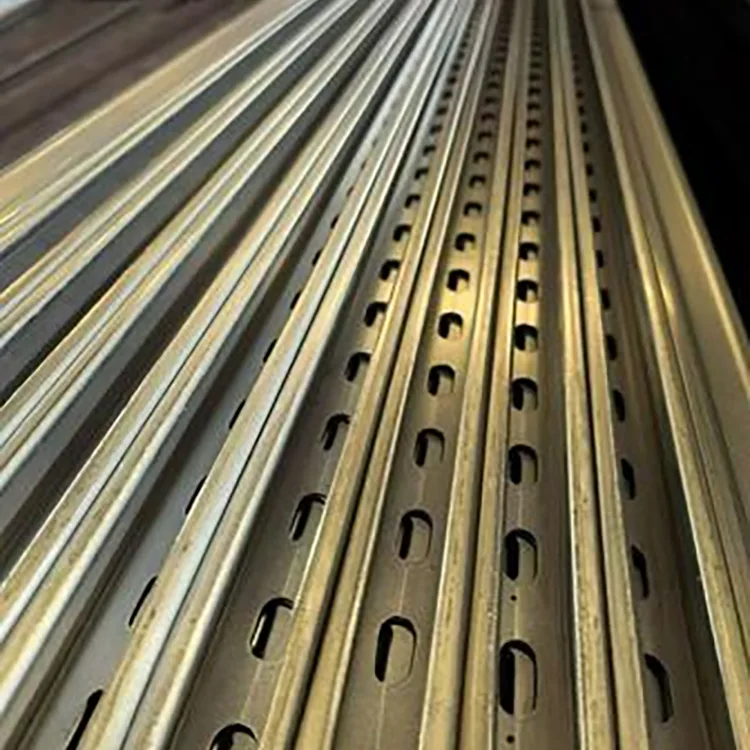

U 채널은 표준 직선 섹션으로 제공되거나 아연 도금 전에 처리될 수 있습니다.

일반적인 맞춤형 작업에는 고정 길이 절단, 펀칭, 코너 절단, 구멍 위치 지정 및 비표준 단면 생산이 포함됩니다. 아연 도금 전에 이러한 작업을 완료하면 처리된 영역을 최종 아연 코팅으로 보호하는 데 도움이 됩니다.

대규모 프로젝트의 경우 구매자는 구멍 패턴, 필요한 길이, 강철 등급, 벽 두께 및 부식 환경과 함께 단면 도면을 제공해야 합니다. 이를 통해 제조업체는 원시 U-섹션만이 아닌 완성된 사양을 견적할 수 있습니다.

조달 체크리스트

주문하기 전에 다음 사항을 확인하십시오.

1.U 섹션 크기: U80–U300 또는 프로젝트별 치수.

2. 철강 등급 : Q235B 또는 Q355B.

3.벽 두께: 구조적 하중과 스팬을 기준으로 합니다.

4.아연 코팅: 노출에 따라 85μm+, 120-180μm 또는 200-275μm.

5. 구멍 패턴: 사전 펀칭이 필요한 경우 직경, 간격 및 위치.

6.길이: 표준 또는 프로젝트별 고정 길이.

7. 적용 가능한 표준 : 현재 프로젝트 사양 및 필요한 아연 도금 표준.

8.검사 문서: 필요한 경우 재료 인증서, 치수 검사 및 아연 코팅 보고서.

이 정보는 가장 흔한 구매 실수를 피하기에 충분합니다. 즉, 강철 등급, 벽 두께 및 아연 코팅을 무시하고 아연 도금 U-섹션을 톤당 가격으로만 비교하는 것입니다.

FAQ

Q1: U채널 내부에 아연도금이 가능한가요?

예. 제품이 먼저 성형된 후 용융 아연도금되므로 U자형 단면이 아연도금되어 완성된 프로파일이 됩니다. 실제 코팅 범위는 합의된 검사 요구 사항에 따라 검증되어야 합니다.

Q2: 아연도금 전 성형이 선호되는 이유는 무엇입니까?

이는 완성된 아연 코팅을 최종 U자 모양으로 기계적으로 형성하는 것을 방지합니다. 절단, 펀칭 및 주요 성형 작업은 아연 도금 전에 완료되고 최종 부식 방지 처리가 이어집니다.

Q3: 용접으로 인해 아연 도금 코팅이 손상됩니까?

용접 주위의 아연 코팅은 용접 열의 영향을 받습니다. 용접 후에는 해당 부위를 청소하고 적절한 아연 함유 코팅으로 수리해야 합니다.

Q4: 25년 태양광 프로젝트에 U 채널을 사용할 수 있습니까?

단면 및 부식 시스템이 프로젝트 요구 사항을 충족하는 곳에 사용할 수 있습니다. 해안 지역이나 부식성이 높은 지역의 경우 더 두꺼운 아연 코팅과 잠재적으로 추가적인 보호 시스템을 고려해야 합니다.

Q5: Q235B와 Q355B 중 실외 사용에 더 적합한 것은 무엇입니까?

어느 등급도 보편적으로 더 나은 것은 아닙니다. Q235B는 많은 정상 하중 구조에 적합한 반면, Q355B는 더 높은 구조 강도가 필요할 때 선택됩니다. 등급은 엔지니어링 계산을 따라야 합니다.

Q6: U 채널과 C 채널의 차이점은 무엇입니까?

U 채널은 개방형 프로파일이 연결에 편리한 베이스, 고정, 위치 지정 및 지지 구조에 일반적으로 사용됩니다. C 채널은 구조적 프레임 또는 도리 섹션으로 더 일반적으로 사용됩니다. 올바른 선택은 하중 경로와 연결 설계에 따라 달라집니다.

Q7: 비표준 U 채널 크기도 제작할 수 있나요?

예. 비표준 단면 치수, 벽 두께, 길이 및 구멍 패턴은 도면 및 프로젝트 요구 사항을 기반으로 논의될 수 있습니다.

Q8: 아연도금 U-Channel은 해안 지역에 적합합니까?

예, 실제 부식 환경에 맞게 아연 코팅 및 구조 사양을 선택했다면 가능합니다. 강한 염수 분무 노출의 경우 프로젝트의 부식 방지 요구 사항과 함께 200~275μm와 같은 더 두꺼운 코팅을 고려할 수 있습니다.
