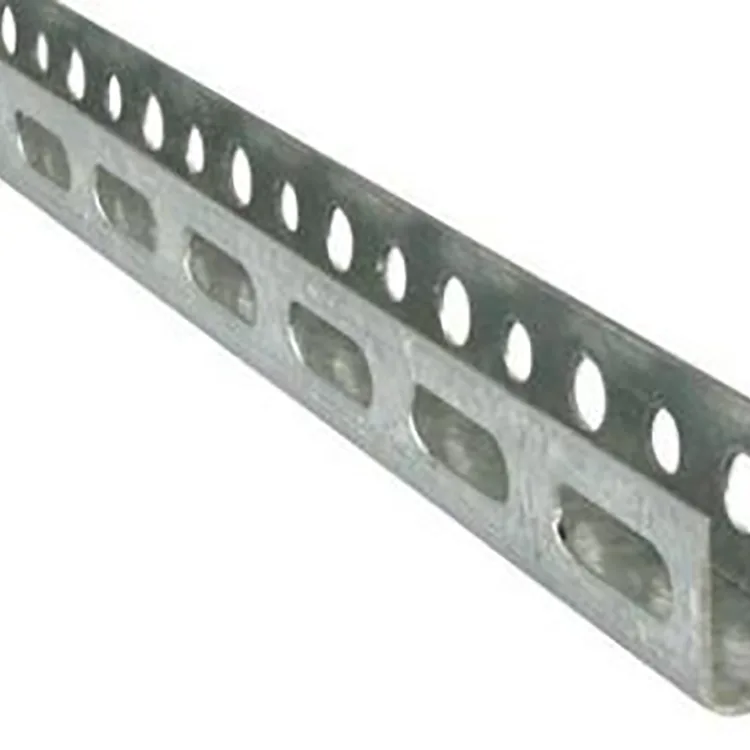

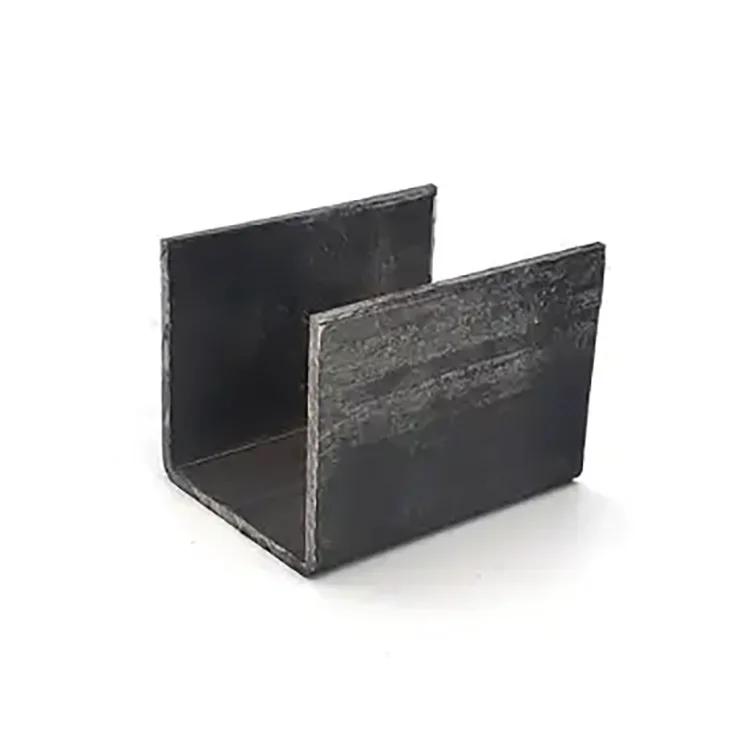

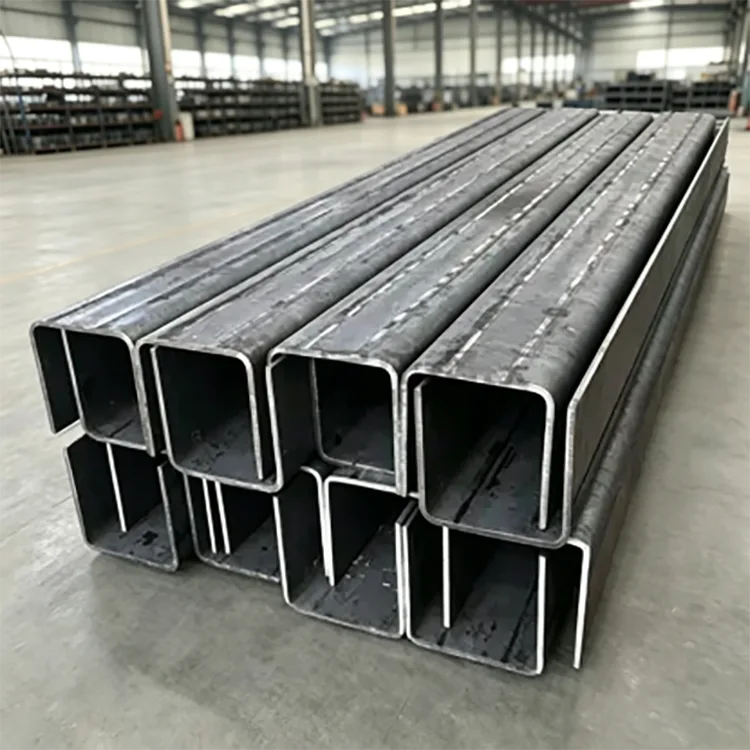

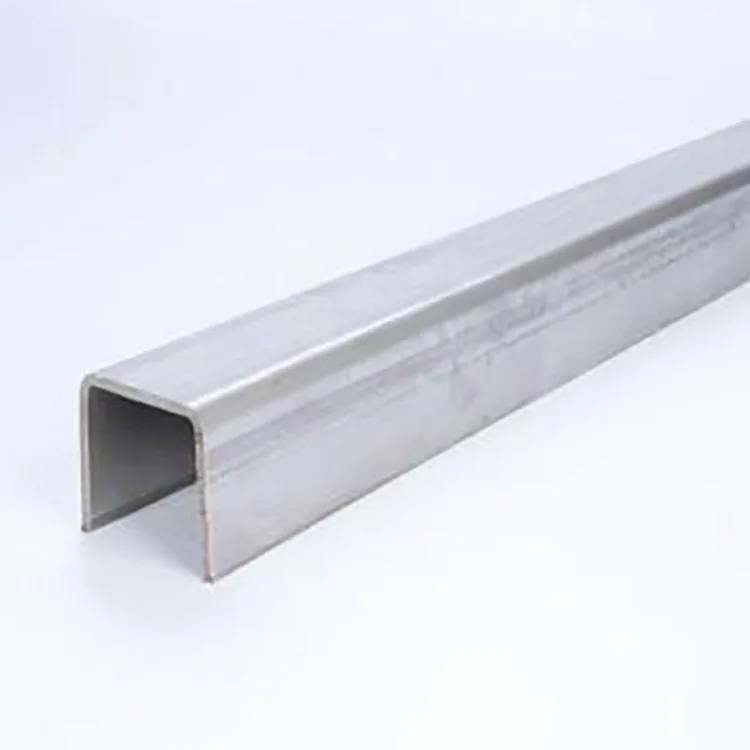

냉간성형 U채널

냉간 성형 U-채널은 전통적인 채널 강철이 너무 무겁고 비용이 많이 드는 프로젝트를 위해 개발되었으며, 정사각형 또는 직사각형 튜브는 고정 및 위치 지정에 더 비싸거나 덜 편리합니다. 통합된 실온 냉간 성형을 통해 고품질 강철 스트립으로 제작된 이 섹션은 규칙적인 U자형 홈, 개방형 액세스 및 정확한 위치 지정 기능을 갖추고 있습니다.

주로 지붕 및 벽 도리로 사용되는 C 및 Z 섹션과 비교하여 U 채널 강철은 지지대, 고정 채널, 장비 베이스, 내장 부품, 파이프 지지대, 가이드 구조 및 인클로저 프레임에 더 적합합니다. 또한 개방형 홈 덕분에 설치 중 볼트 체결, 클램핑, 안내 및 위치 지정이 편리합니다.

이러한 이유로 비, 염수 분무 또는 산 및 알칼리 노출이 없는 건조한 실내 작업장, 밀폐된 공장 및 기타 비부식성 환경, 특히 자재 비용과 설치 효율성을 제어해야 하는 곳에 적합합니다.

기술 사양

표준 생산 프로세스

생산은 강철 코일의 입고 검사로 시작되며, 자동으로 수평을 맞추고 교정하여 재료 응력을 완화합니다. 그런 다음 스트립은 여러 롤 성형 스테이션을 통과하여 점차적으로 U자형 섹션을 생성한 다음 정밀한 크기 조정, 서보 CNC 고정 길이 절단 및 자동 펀칭 또는 코너 절단 옵션을 수행합니다.

완성된 프로파일은 전체 육안 및 치수 검사, 묶음 및 보관 전에 다시 곧게 펴집니다.

강철 코일 검사 → 레벨링 및 교정 → 점진적 냉간 압연 성형 → U-섹션 크기 조정 → CNC 고정 길이 절단 → 펀칭/코너 절단 → 2차 교정 → 치수 및 육안 검사 → 묶음 및 보관

열간압연강판과 달리 고온압연단계를 사용하지 않는 공정입니다. 이를 통해 연속 성형 중에 프로파일 치수, 직진도, 구멍 위치 및 모서리 형상을 제어할 수 있으므로 정확한 조립이 필요한 프로젝트에 유용합니다.

U 채널 강철이 다른 이유

전체 비용이 낮은 경량 설계

냉간 성형은 가공 경화를 통해 강철의 강도를 증가시켜 적합한 용도에 더 무거운 기존 채널 대신 더 얇은 벽 섹션을 사용할 수 있게 해줍니다. 그 결과 강철 소비가 줄어들고 운송, 리프팅 및 설치 비용이 절감됩니다.

일반적인 경량 및 중형 지지 응용 분야에서 냉간 성형 설계는 기존 채널강보다 30% 이상 가벼워 자재, 화물 및 인건비를 줄이는 데 도움이 됩니다.

고정 및 위치 결정을 위한 U자형 홈

개방형 U자형 단면은 주요 실용적인 장점 중 하나입니다. 이는 슬롯 고정, 안내, 제한, 장비 위치 지정, 파이프 클램핑 및 내장형 구성을 위한 편리한 표면을 제공합니다.

이는 단면이 C 및 Z강과 다른 부분이기도 합니다. C 및 Z 섹션은 도리용으로 일반적으로 선택되는 반면 U 채널 강철은 프로파일 자체가 지지대, 베이스, 가이드 또는 고정 채널로 기능해야 하는 곳에 더 자주 사용됩니다.

직접 조립을 위한 치수 정확도

프로파일은 자동 롤 성형 라인에서 형성되며 사이징 및 교정 공정을 거칩니다. 이는 일관된 단면 치수, 직선 모서리 및 제어된 비틀림을 유지하는 데 도움이 됩니다.

미리 천공된 구멍이나 고정된 길이의 부재를 사용하는 프로젝트의 경우 현장에서 반복적으로 자르거나 수정하는 대신 직접 조립할 수 있는 구성 요소를 제공하는 것이 목표입니다.

간편한 절단, 용접 및 드릴링

천연 흑색 강철 표면에는 절단이나 용접 중에 고려해야 할 아연 도금 코팅이 없습니다. 재료는 제작 요구 사항에 따라 절단, 드릴링, 용접 또는 구부릴 수 있습니다.

사전 천공된 구멍, 슬롯, 코너 컷 및 고정 길이 섹션도 선적 전에 생산할 수 있으므로 개조 및 장비 지원 프로젝트에 필요한 현장 처리량이 줄어듭니다.

깨끗한 단면과 규칙적인 외관

적절하게 형성된 U 섹션은 평평한 표면, 규칙적인 모서리 및 일관된 형상을 갖습니다. 조립 후에도 부품은 균일한 간격과 깔끔한 ​​전체적인 외관을 유지할 수 있어 기능성 철골 작업은 물론 눈에 띄는 실내 구조물, 작업장, 전시장이나 쇼룸 공간에도 적합합니다.

일반적인 프로젝트 문제 해결

재료 및 설치 비용 절감:

냉간 성형된 얇은 벽 디자인은 기존 채널 강철에 비해 무게를 30% 이상 줄일 수 있어 운송, 리프팅 및 인건비를 낮출 수 있습니다.

사이트 수정 감소:

CNC 롤 성형 및 직선화는 일관된 치수와 직진도를 제공하여 배송 후 절단, 드릴링 및 수정 작업을 줄이는 데 도움이 됩니다.

더 빠른 설치:

표준 U자형 홈은 고정, 안내, 지지 및 위치 지정에 직접 사용할 수 있습니다. 미리 천공된 구멍이나 슬롯을 사용하면 추가 현장 제작 없이 많은 구성 요소를 조립할 수 있습니다.

경량 구조에 더 적합:

냉간 가공 경화는 성형된 단면의 강도를 향상시켜 단면이 하중에 맞게 올바르게 선택된 경우 경하중 및 중간 하중 지지대, 장비 브래킷, 파이프 지지대 및 인클로저 구조에 적합합니다.

실제 프로젝트 애플리케이션

사례 1: 스마트 제조 워크숍을 위한 장비 지원 시스템

이 프로젝트에는 건조하고 먼지가 통제된 실내 환경을 갖춘 현대적인 지능형 생산 작업장이 포함되었습니다. 고객은 구조적 안정성, 높은 평탄도 및 프로젝트 비용 제어에 대한 요구 사항을 충족하면서 많은 수의 장비 고정 브래킷과 파이프 지지 프레임이 필요했습니다.

선택한 재료는 벽 두께가 1.5~2.0mm이고 사전 천공된 위치 구멍이 있는 Q235B 냉간 성형 U 채널, U100~U140이었습니다.

U자형 홈은 추가적인 현장 용접 없이 장비 위치 지정 및 파이프 고정 요구 사항에 적합합니다. 설치 효율성이 40% 증가했으며 경량 설계로 운송 및 리프팅 요구 사항이 감소했습니다. 기존 채널강 솔루션과 비교하여 전체 프로젝트 비용이 23% 절감되었습니다.

높은 프로파일 평탄도는 장비 주변의 설치 편차를 방지하는 데에도 도움이 되었습니다. 깔끔한 작업장 레이아웃과 일회성 프로젝트 승인으로 완성된 지원 시스템은 안정적이고 느슨해지지 않았습니다.

사례 2: 오래된 공장의 실내 구조 업그레이드

오래된 산업 공장에는 새로운 실내 칸막이, 장비 지지대 및 파이프 고정 구조물이 필요했습니다. 기존 건물의 하중 용량이 제한되어 있었기 때문에 무거운 강철 섹션은 개조 작업에 적합하지 않았습니다.

이 프로젝트는 다양한 지원 요구 사항에 따라 다양한 크기의 Q235B 냉간 성형 U-채널을 사용했습니다.

경량 섹션은 구조적 부담을 불필요하게 증가시키지 않으면서 기존 건물의 하중 제한을 충족하는 데 도움이 되었습니다. 컴팩트한 모양 덕분에 기존 장비와 배관 주변의 제한된 공간에 설치하기도 더 쉬웠습니다.

설치 후 업그레이드된 구조는 깔끔한 레이아웃을 유지하면서 안정적인 지지력을 제공하여 U채널을 경량 실내 공장 개조에 적합하게 만들었습니다.

올바른 U 채널을 선택하는 방법

환경별:

직접적인 비나 부식성 노출이 없는 건조하고 통풍이 잘되는 실내 환경에 주로 권장됩니다. 습기가 많은 작업장의 경우 녹 방지 프라이머를 추가로 도포하는 것을 고려해야 합니다. 실외, 염수 분무 및 부식성이 강한 환경에는 적합한 보호 코팅이나 다른 강철 섹션이 필요합니다.

재료별:

Q235B는 일반 조명 지지대, 브래킷 및 인클로저 구조에 적합합니다. Q355B는 더 큰 스팬, 더 무거운 장비 베이스 또는 보강 작업과 같이 더 높은 강도가 필요할 때 권장됩니다.

섹션 크기별:

U80–U120은 더 작은 파이프 및 장비 지지대에 사용할 수 있습니다. U140–U200은 기본 인클로저 구조 및 랙 베이스에 적합합니다. 더 무거운 철근과 더 큰 베이스의 경우 실제 하중에 따라 U250-U300과 같은 더 큰 단면을 고려할 수 있습니다.

벽 두께 기준:

0.8-1.2mm는 일반적으로 가벼운 위치 지정 및 비내력 응용 분야에 사용됩니다. 1.5-2.0mm는 일반 지지 구조에 적합합니다. 2.5~3.0mm는 더 무거운 지지대 및 보강 용도로 사용됩니다.

최종 단면 크기는 프로파일 크기만으로 선택하기보다는 스팬, 하중, 고정 방법 및 설치 조건에 따라 확인해야 합니다.

표면 및 적용 환경

표준품은 아연도금 처리되지 않은 천연 흑색강으로 공급됩니다. 이를 통해 후속 절단, 용접 및 드릴 작업이 간단해지며 구매자는 필요할 때 프라이머, 페인트 또는 기타 적절한 표면 처리를 적용할 수 있습니다.

이 제품은 다음에 가장 적합합니다.

건조한 실내 공장 및 작업장

장비 지지 프레임

파이프 및 케이블 지지 구조

장비 기지

실내 파티션 및 인클로저

내장된 강철 부품

가이드 및 포지셔닝 구조

경량 강철 개조 프로젝트

옥외 구조물, 해안 지역, 지속적인 습도 또는 산과 알칼리에 노출된 환경의 경우 생산 전에 부식 방지를 지정해야 합니다.

맞춤형 가공 및 대량 공급

U 채널은 표준 재고 크기로 제한되지 않고 프로젝트 도면에 따라 생산될 수 있습니다. 사용 가능한 가공에는 사전 천공 구멍, 슬롯, 코너 절단, 각진 절단, 고정 길이 절단 및 비표준 치수가 포함됩니다.

반복적인 지지 구성 요소를 사용하는 프로젝트의 경우 사전 처리를 통해 현장 절단 및 드릴 작업을 줄일 수 있습니다. 구매자는 견적을 요청할 때 도면, 단면 치수, 구멍 간격, 길이 요구 사항 및 재료 등급을 제공할 수 있습니다.

대량 주문의 경우 필요한 크기 조합 및 배송 일정에 따라 생산을 조정할 수 있으며, 묶음 및 배송 전에 치수 검사가 수행됩니다.

공장 품질 관리

품질 관리는 들어오는 강철 코일에서 시작되며, 여기서 재료 등급과 기본 치수 조건을 성형 전에 확인합니다.

생산 중 주요 제어 포인트는 스트립 레벨링, 롤 성형 안정성, 단면 치수, 직진도, 구멍 위치 및 절단 길이입니다. 성형 후 프로파일은 2차 교정과 최종 육안 및 치수 검사를 거칩니다.

비틀림, 변형, 가장자리 상태 및 배치 간의 일관성에 특별한 주의를 기울입니다. 사전 천공 제품의 경우 구멍 위치 및 간격도 확인해야 합니다. 이러한 치수는 설치에 직접적인 영향을 미치기 때문입니다.

이러한 생산 접근 방식은 제공된 U 채널이 도면과 일치해야 하고 반복적인 현장 수정 없이 다른 제작 구성 요소와 조립되어야 하는 프로젝트에 중요합니다.

FAQ

Q1: 냉간성형 U-채널은 일반 채널강보다 더 강한가요?

적절한 경하중 및 중하중 응용 분야의 경우 냉간 성형은 가공 경화를 도입하고 성형된 재료에 더 높은 강도를 제공할 수 있습니다. 단면은 치수적으로도 규칙적이며 적절하게 선택하고 설치하면 변형에 강합니다. 무거운 하중을 받는 기본 구조물의 경우 필요한 하중 계산을 통해 더 무거운 채널이 필요한지 고강도 단면이 필요한지 여부를 결정해야 합니다.

Q2: U 채널이 기존 채널 강철을 대체할 수 있습니까?

지지대, 브래킷, 인클로저, 내장형 구조물 및 장비 베이스와 같은 다양한 경하중 및 중하중 응용 분야에서 기존 채널 강철을 대체할 수 있습니다. 심각한 충격이나 집중 하중을 받는 무거운 기본 빔이나 구조물을 자동으로 교체해서는 안 됩니다.

Q3: 미리 구멍을 뚫고 비표준 길이를 절단할 수 있습니까?

예. 사전 펀칭, 코너 절단, 슬로팅, 각진 절단 및 비표준 고정 길이는 도면에 따라 생산될 수 있습니다. 이를 통해 구성 요소가 조립 준비가 완료된 상태로 도착할 수 있습니다.

Q4: U 채널과 C/Z 도리 섹션의 차이점은 무엇입니까?

C 및 Z 단면은 주로 지붕 및 벽 도리용으로 사용됩니다. U 섹션은 지지대, 베이스, 내장 부품, 고정 채널, 가이드 및 위치 지정 구조에 더 일반적으로 사용됩니다. 선택은 실제 구조적 기능을 따라야 합니다.

Q5: 냉간 성형 U-채널은 쉽게 비틀리거나 변형됩니까?

적절하게 제조된 섹션은 해당 표준 요구 사항 내에서 비틀림과 변형을 제어하기 위해 다중 패스 성형, 크기 조정 및 직선화를 거칩니다. 올바른 재료, 벽 두께, 단면 크기 및 설치 방법도 사용 중 치수 안정성을 유지하는 데 중요합니다.

Q6: Q235B 또는 Q355B 중 어느 것이 더 낫습니까?

Q235B는 일반 조명 지원 및 인클로저 애플리케이션에 적합합니다. Q355B는 더 높은 강도를 제공하며 구조 설계에서 요구하는 더 무거운 장비 베이스, 더 큰 스팬 및 보강 작업에 더 적합합니다.

Q7: 표면을 아연 도금하거나 칠할 수 있습니까?

예. 표준 제품은 천연 ​​흑색 강철이므로 프로젝트 환경 및 부식 요구 사항에 따라 적절한 프라이머, 페인트, 분체 코팅 또는 아연 도금으로 처리할 수 있습니다.
