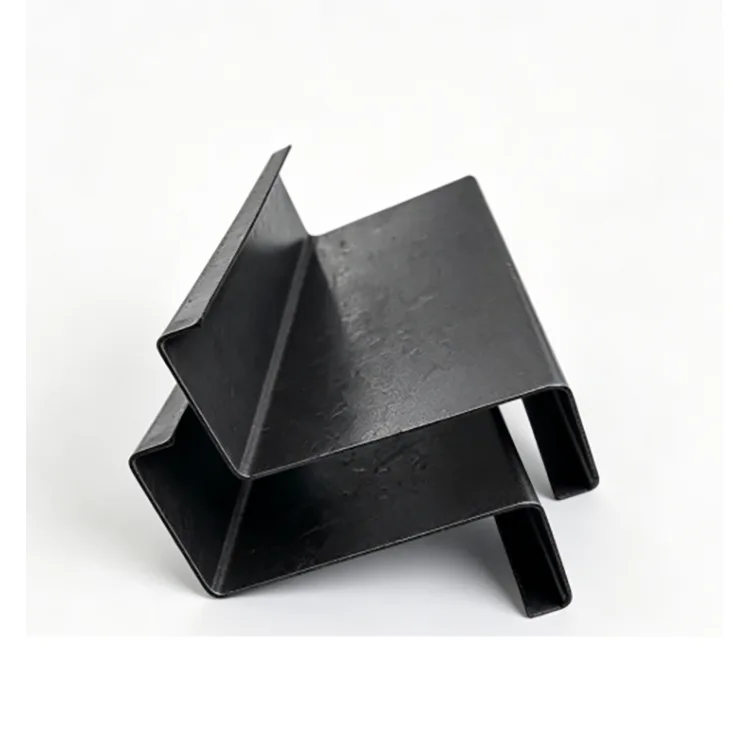

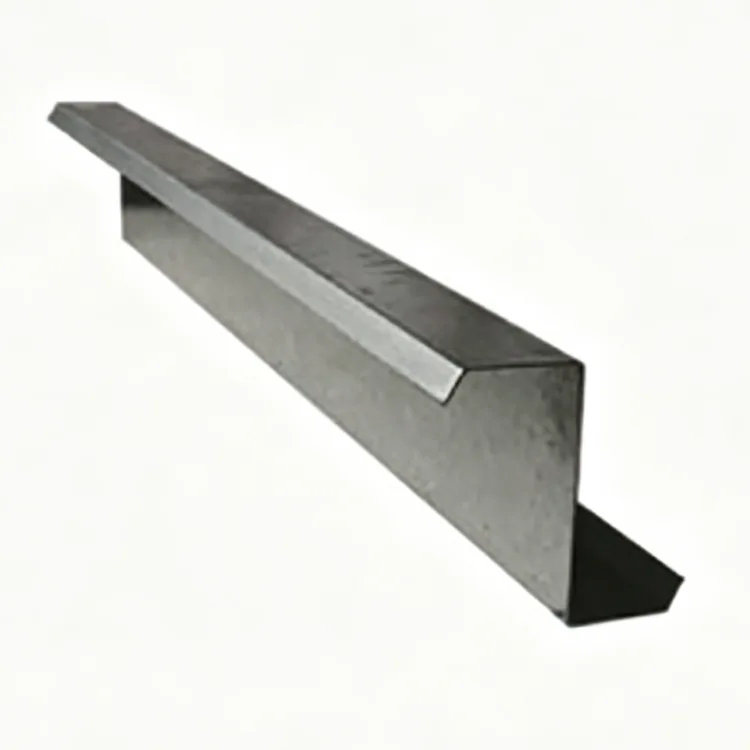

냉간 성형 Z 섹션 강철

냉간 성형 Z 형강은 열간 압연 강판을 실온에서 연속 롤 성형하여 생산한 냉간 성형 박벽 강철 단면입니다. 스트립은 여러 성형 스탠드를 통과하고 고온 열간 압연 단계 없이 점차적으로 Z 단면으로 성형됩니다.

냉간 성형 공정은 치수 일관성을 향상시키고 강철에 가공 경화를 도입합니다. 결과 섹션은 상대적으로 가벼운 무게와 유용한 굽힘 성능을 결합하여 경량 강철 구조물의 지붕 및 벽 도리로 널리 사용됩니다.

Z형 프로파일에는 또 다른 실질적인 이점이 있습니다. 즉, 오프셋 플랜지를 통해 인접한 도리를 겹칠 수 있습니다. 이는 용마루 주변에 연속 도리 배열이 필요한 경사가 큰 지붕에 특히 유용합니다.

권장 환경: 직접적인 비, 염수 분무, 산성 또는 알칼리성 부식성 습기가 없는 밀폐된 실내 건물, 건조한 작업장 및 창고.

생산과정

생산 라인은 강철 코일의 입고 검사로 시작됩니다. 레벨링 및 교정 후 스트립은 여러 롤 성형 스테이션을 통과하며 필요한 Z 모양 섹션으로 점진적으로 구부러집니다.

서보 CNC 절단은 지정된 부재 길이를 제공하며 구조 도면에 따라 자동 펀칭을 추가할 수 있습니다. 완성된 프로파일은 분류, 묶음 및 보관 전에 교정 및 치수 검사를 거칩니다.

강철 코일 검사 → 레벨링 및 교정 → 점진적 냉간 압연 성형 → Z 섹션 성형 → 서보 CNC 고정 길이 절단 → 자동 펀칭 → 교정 → 육안 및 치수 검사 → 묶음 및 보관

프로파일은 기존의 열간 압연을 통해 생산되지 않고 점진적으로 형성되기 때문에 생산 중에 단면 치수, 직진도 및 구멍 위치를 지속적으로 제어할 수 있습니다.

핵심사양

지붕 중도리에 Z 섹션을 사용하는 이유는 무엇입니까?

지붕 용마루에서 직접 겹침

Z 섹션과 C 섹션의 가장 분명한 차이점은 플랜지의 모양입니다. 오프셋 Z 프로파일을 사용하면 인접한 부재가 겹쳐지므로 지붕 용마루를 통해 연속성을 유지하는 데 도움이 될 수 있습니다.

10° 이상의 지붕 경사면에서 Z 퍼린은 겹치는 부재가 구조 설계의 일부인 실용적인 선택인 경우가 많습니다. 이렇게 하면 추가 절단의 필요성이 줄어들고 설치가 더욱 간단해집니다.

더 낮은 무게로 우수한 굽힘 성능

Z형 단면은 굽힘에 유용한 단면 특성을 제공합니다. 냉간 가공 경화와 결합되어 상대적으로 얇은 단면을 적절한 지붕 및 벽 도리 응용 분야에 사용할 수 있습니다.

더 무거운 기존 열간압연 단면에 비해 무게가 가벼워 운송, 리프팅 및 설치 요구 사항을 줄일 수 있습니다.

일관된 직진도 및 홀 위치

생산 라인은 점진적인 롤 성형, CNC 절단 및 후속 교정을 사용합니다. 이는 프로파일의 직진성과 비틀림을 제어하는 ​​데 도움이 됩니다.

미리 천공된 볼트 구멍이 있는 도리의 경우 오류가 도리와 주 강철 프레임 사이의 연결에 영향을 미칠 수 있으므로 정확한 구멍 위치 지정이 중요합니다. 배송 전 사전 펀칭을 하면 현장에서의 절단 및 드릴링 작업을 줄일 수 있습니다.

건조한 실내 프로젝트의 비용 절감

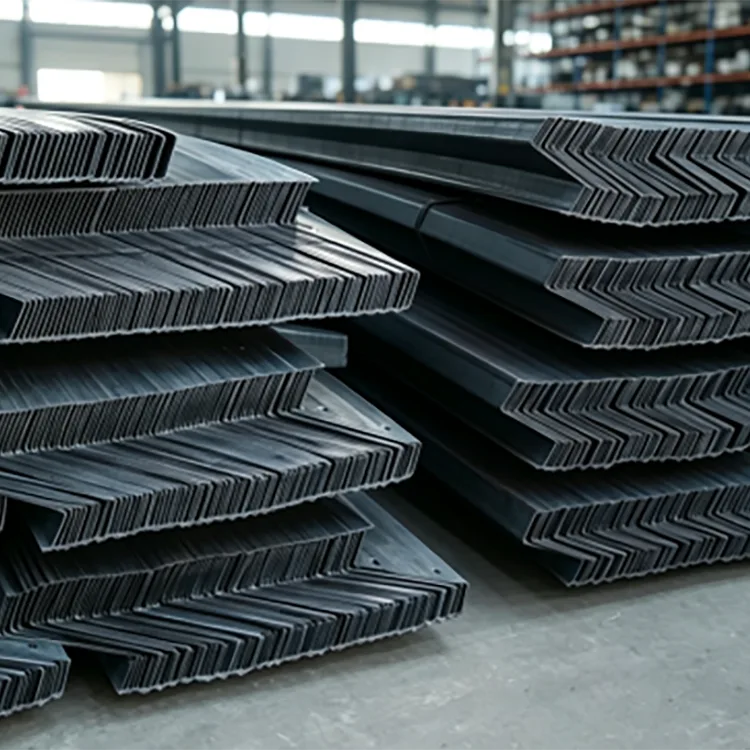

표준품은 아연도금 처리되지 않은 천연 흑색강으로 공급됩니다. 추가 부식 방지가 필요하지 않은 건조하고 밀폐된 실내 건물의 경우 아연 도금 Z 섹션과 관련된 추가 비용을 피할 수 있습니다.

건물이 비, 응결, 염수 분무 또는 부식성 매체에 노출된 경우 부식 방지 버전을 대신 지정해야 합니다.

편리한 절단 및 용접

표준 제품에는 아연 도금 코팅이 없기 때문에 기존의 절단 및 용접 작업이 간단합니다. 이는 구성원이 현지 조정 또는 연결 작업이 필요할 수 있는 실내 제작 및 개조 프로젝트에 유용합니다.

일반적인 응용 분야

이 제품은 주로 다음 용도로 사용됩니다.

경량 강철 건물의 지붕 도리

경사가 큰 창고 지붕

산업 작업장 지붕 시스템

실내 물류 및 보관 건물

벽 및 지붕 보조 프레임

경량 강철 인클로저 시스템

실내 공장 개조 프로젝트

이는 건물의 주 기둥이나 기본 빔을 대체하는 것이 아니라 도리와 같은 보조 구조 부재입니다.

실제 프로젝트 애플리케이션

사례 1: 경사가 큰 실내 물류 창고를 위한 Z Purlins

이 프로젝트는 지붕 경사가 12°인 50,000m² 규모의 밀폐형 물류 창고를 대상으로 했습니다. 건물은 완전히 밀폐되어 있어 직접적인 비 노출이 없는 건조한 실내 환경에서 사용되었습니다.

주요 요구 사항은 지붕 용마루에 도리를 직접 겹치는 것, 강철 구조 비용 제어, 설치 시간 단축, 지붕 패널 정렬 문제의 위험 감소였습니다.

선택한 재료는 벽 두께가 1.8~2.0mm이고 사전 천공된 볼트 구멍이 있는 Q355B 냉간 성형 Z 형강, Z160~Z200이었습니다.

Z 단면은 직접적으로 겹쳐질 수 있어 용마루 부재가 연속적으로 유지되고 현장에서의 절단 및 수정 작업이 줄어듭니다. 설치 시간이 30% 단축되었습니다.

프로파일의 비틀림이 적기 때문에 컬러 코팅된 강철 지붕 패널이 더욱 균일하게 안착되어 누수를 유발할 수 있는 틈이 줄어듭니다. 또한 더 가벼운 부재는 운송 및 리프팅 요구 사항을 줄였으며 전체 강철 구조 비용은 열간 압연 강철 솔루션보다 21% 낮았습니다.

이 프로젝트는 승인을 통과했으며 녹 관련 문제 없이 실내 서비스를 유지했습니다.

사례 2: 산업 작업장에서 경량 강철 인클로저 업그레이드

두 번째 프로젝트는 오래된 공장을 개조하는 작업이었습니다. 상대적으로 넓은 지붕 경사와 건조하고 통풍이 잘되는 실내 환경을 갖춘 작업장 내부에는 새로운 경량 강철 인클로저 구조가 필요했습니다.

선정된 제품은 Q235B 냉간성형 Z형강, Z120~Z140이었습니다.

멤버는 광범위한 2차 가공 없이 조립 준비가 완료된 상태로 배송되었습니다. Z자형 중첩 구조는 지붕 경사면과 조화를 이루며 평평하고 안정적인 인클로저 시스템을 유지하는 데 도움이 되었습니다.

경량 부재는 또한 기존 공장 내부 설치 작업을 단축하는 동시에 개조 비용을 억제하는 데 도움이 되었습니다.

Z 섹션 선택 가이드

지붕 경사:

10° 이상의 지붕 경사면에서 도리를 겹쳐야 할 때 Z 섹션이 선호되는 옵션입니다. 상대적으로 얕은 경사면의 경우 구조 설계에 따라 C 퍼린도 고려할 수 있습니다.

재료 등급:

Q235B는 일반 경량 도리 및 인클로저 애플리케이션에 적합합니다. 더 큰 경간, 더 높은 바람 또는 눈 하중 및 더 까다로운 구조적 요구 사항의 경우 적절한 섹션 크기 및 벽 두께와 함께 Q355B를 선택할 수 있습니다.

섹션 크기:

Z100–Z140은 더 가벼운 지붕 및 벽 2차 구조물에 고려될 수 있습니다. Z160–Z200은 다양한 표준 창고 및 작업장 도리 응용 분야에 적합합니다. Z220–Z300은 구조 설계에 따라 더 큰 단면이 필요한 곳에 사용할 수 있습니다.

벽 두께:

사용 가능한 범위는 1.2~3.0mm입니다. 최종 두께는 단면 크기만 고려하기보다는 경간, 도리 간격, 풍하중, 적설 하중, 연결 조건 및 구조 계산을 통해 결정해야 합니다.

환경:

건조하고 밀폐된 실내 건물의 경우 천연 흑색 Z 강철이 비용 효율적인 옵션을 제공할 수 있습니다. 습도가 높거나 결로가 심한 작업장에서는 적합한 녹 방지 코팅을 고려해야 합니다.

옥외 건물, 해안 지역, 비에 노출된 구조물 또는 농업 창고의 경우 천연 흑색 강철 버전은 권장되지 않습니다. 아연 도금된 Z 섹션 또는 다른 부식 방지 솔루션을 선택해야 합니다.

냉간 성형 Z 섹션 강철 대 C 섹션 강철

지붕 경사면만 선택하는 것이 아니라 궁극적으로 구조 설계를 따라 선택해야 합니다. Z 섹션의 겹치는 형상은 연속 도리 연결이 필요한 경우 주요 실용적인 이점입니다.

공장 품질 관리

Z 도리의 경우 단면이 주 강철 프레임 및 지붕 패널과 정확하게 연결되어야 하기 때문에 치수 일관성이 특히 중요합니다.

따라서 품질 관리는 성형 전 철강 코일을 다루고, 롤 성형 중과 절단 후에 검사를 실시합니다. 주요 검사 포인트에는 재료 등급, 단면 치수, 벽 두께, 직진도, 비틀림, 절단 길이, 가장자리 상태 및 사전 천공된 구멍 위치가 포함됩니다.

잔류 왜곡을 줄이기 위해 성형 후 프로파일을 직선화합니다. 배송 전 완성된 부재를 육안 및 치수 검사한 후 크기 및 주문 요구 사항에 따라 묶음으로 묶습니다.

배치 주문의 경우 동일한 재료 등급, 섹션 사양 및 처리 매개변수를 유지하면 서로 다른 생산 배치 간의 일관성을 유지하는 데 도움이 됩니다.

FAQ

Q1: Z형강과 C형강 중에서 어떻게 선택합니까?

주요 고려 사항은 지붕과 연결 배치입니다. Z 섹션은 특히 더 큰 지붕 경사면에서 인접한 도리가 겹쳐서 용마루를 통해 계속되어야 하는 지붕에 유용합니다. C 섹션은 더 넓은 일반 적용성을 가지며 구조 설계에 따라 더 얕은 지붕 경사면에 사용될 수 있습니다.

Q2: 냉간 성형 Z 형강은 비틀기 쉽나요?

적절하게 제조된 Z 섹션은 해당 표준 요구 사항 내에서 비틀림과 변형을 제어하기 위해 점진적인 성형, 크기 조정 및 직선화 과정을 거칩니다. 선택한 섹션 크기, 벽 두께, 스팬 및 설치 방법도 성능에 영향을 미칩니다.

Q3: 실내 Z 도리를 칠해야 합니까?

상당한 응결 현상이 없는 건조하고 통풍이 잘되는 실내 환경을 위해 프로젝트 요구 사항이 허용하는 경우 추가 코팅 없이 천연 흑색 강철 표면을 사용할 수 있습니다. 습기가 많은 작업장이나 결로 현상이 자주 발생하는 장소에는 녹 방지 코팅을 권장합니다.

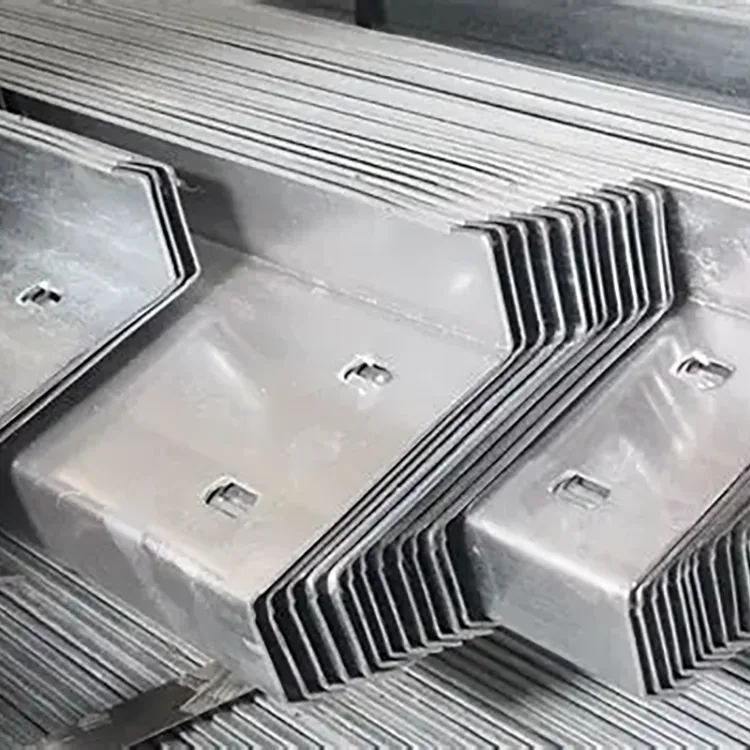

Q4: Z 섹션에 사전 천공된 구멍이 제공될 수 있습니까?

예. 프로파일을 배송하기 전에 구조 도면에 따라 볼트 구멍을 뚫을 수 있습니다. 필요한 연결 세부사항에 따라 코너 컷과 각진 끝 컷도 제작할 수 있습니다.

Q5: 길이를 맞춤 설정할 수 있나요?

예. 표준 공급은 일반적으로 6~12m 이내인 반면, 비표준 고정 길이는 프로젝트 도면 및 절단 요구 사항에 따라 생산될 수 있습니다.

Q6: 천연 흑색 Z 형강을 옥외에서 사용할 수 있습니까?

직접적인 옥외 노출, 비, 해안 염수 분무 또는 부식성 환경에는 권장되지 않습니다. 이러한 조건에서는 아연 도금 또는 부식 방지 Z 섹션을 고려해야 합니다.
