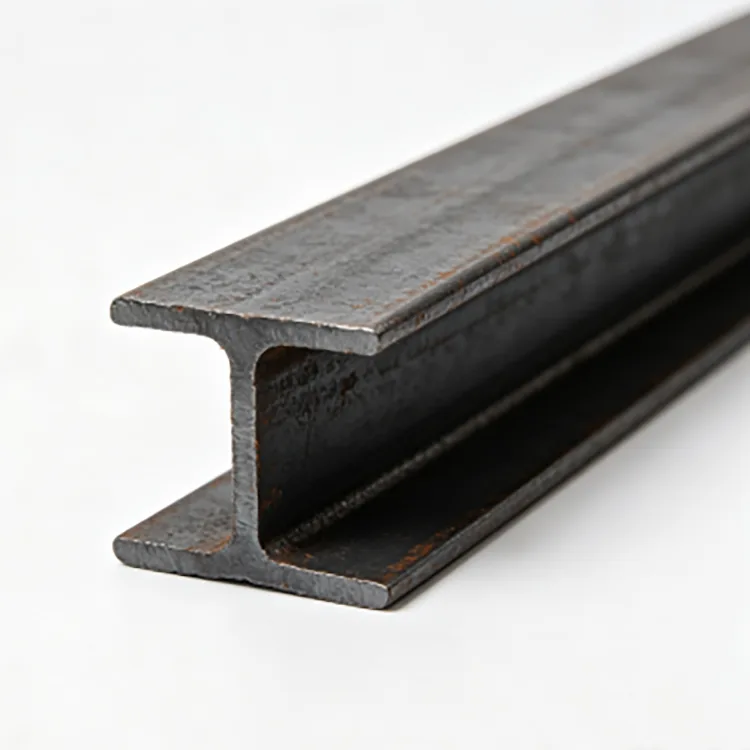

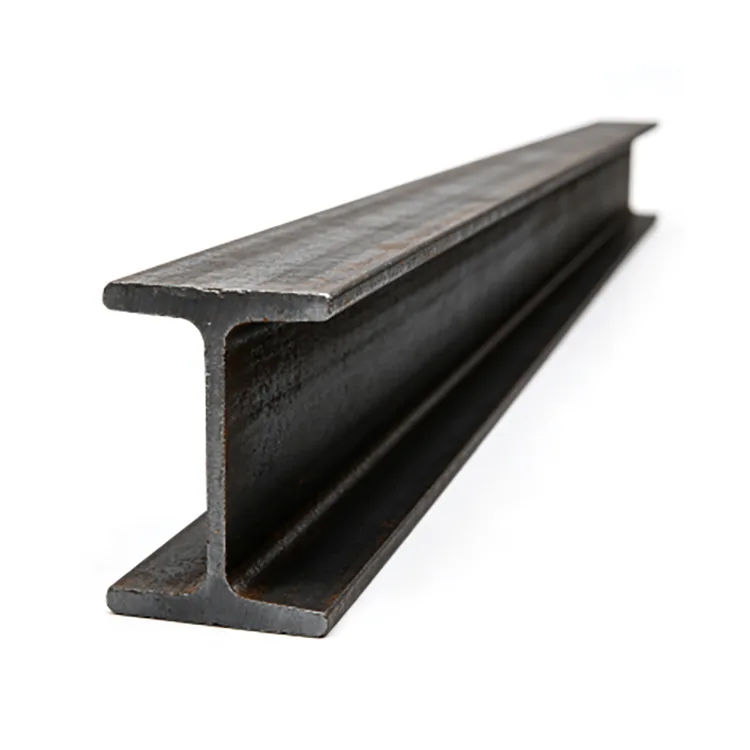

열간압연 I-빔은 중앙 웹으로 연결된 두 개의 플랜지가 있는 열간압연 구조용 강철 섹션입니다. 별도의 강판을 용접하는 방식이 아닌 고온에서 압연하여 직접 단면을 성형하는 방식입니다.
I자 형상은 웹이 단면을 연결하고 전단력을 전달하는 동안 플랜지를 통해 굽힘 저항을 제공합니다. 일반적으로 공장 구조물, 플랫폼, 장비 베이스, 파이프 랙 및 기타 구조용 강철 구조물에 공급됩니다.
Rongheng은 Q235B 및 Q355B 열간 압연 I-빔을 10#~63#의 일반적인 크기로 공급하며 표준 길이는 6m, 9m 및 12m입니다. 프로젝트 요구 사항에 따라 고정 길이 절단 및 기타 가공을 준비할 수 있습니다.
| 목 | 사양 |
|---|---|
| 제품 | 열간압연 I빔 |
| 철강 등급 | Q235B, Q355B |
| 크기 범위 | 10#~63# |
| 일반적인 유형 | A / B 시리즈 |
| 표준 길이 | 6m / 9m / 12m |
| 고정 길이 절단 | 사용 가능 |
| 표면 | 흑색 열간압연 |
| 처리 | 절단, 드릴링, 베벨링, 교정, 디버링 |
| 기본 강철 표준 | GB/T 706-2016 |
| 기타 표준 | ASTM / EN 요구사항 논의 가능 |
| 공급 형태 | 요구 사항에 따라 재고 또는 생산 |
일반적으로 요청되는 섹션에는 12.6#, 14#, 16#, 18#, 20a#, 25a# 및 32a#이 있습니다. 정확한 단면 치수, 플랜지 폭, 웹 두께 및 이론적 중량은 선택한 단면 지정에 따라 다릅니다.
올바른 I 빔 크기는 가격이나 가용성보다는 구조적 요구 사항에 따라 달라집니다. 단면선정에 앞서 경간, 작용하중, 지지조건, 간격, 연결방법, 허용처짐 등을 고려하여야 합니다.
더 긴 스팬, 집중된 장비 하중 또는 지지대 사이의 거리가 더 멀면 더 큰 섹션이 필요할 수 있습니다. 구조 설계에서는 굽힘 및 전단 외에도 측면 안정성과 사용 가능성도 고려해야 합니다.
구조 도면에 이미 보 번호가 지정되어 있는 경우 유사한 치수나 사용 가능한 재고만을 기준으로 대체하는 것이 아니라 지정된 단면을 따라야 합니다.
I빔과 H빔은 단면 형상과 단면 특성이 다릅니다. 전통적인 I 빔은 일반적으로 플랜지가 더 좁고 내부 플랜지 표면이 기울어져 있는 반면, H 빔은 일반적으로 플랜지가 더 넓습니다.
I 빔은 일반적으로 굽힘 부재로 사용되는 반면, H 빔은 기둥 및 무거운 구조 프레임에 자주 선택됩니다. 이는 단지 일반적인 구별일 뿐입니다. 실제 단면은 구조 설계에 따라 결정되어야 합니다.
두 섹션이 유사해 보이거나 한 섹션이 더 쉽게 이용 가능하다는 이유만으로 I 빔을 H 빔으로 교체해서는 안 됩니다.
Q235B는 선택한 섹션이 필요한 하중 조건을 충족하는 공장 빔, 플랫폼, 장비 지지대 및 일반 구조 제작에 일반적으로 사용됩니다.
Q355B는 더 높은 재료 강도를 제공하며 설계상 필요한 더 무거운 구조용 응용 분야에 지정할 수 있습니다.
강철 등급이 높다고 자동으로 더 작은 단면이 적합해지는 것은 아닙니다. 강철 무게를 줄이기 위해 등급을 변경하는 경우 구조 설계의 강도, 처짐 및 안정성을 다시 확인해야 합니다.
빔은 일련의 열간 압연 작업을 통해 직접 형성됩니다.
강편 → 가열 → 조압연 → 중간압연 → 마무리압연 → 사이징 → 교정 → 절단 → 검사 → 결속
연속적인 롤링 패스를 통해 웹과 플랜지가 형성되고 섹션이 필요한 치수로 만들어집니다. 롤링 후 빔의 치수, 직진도 및 표면 상태를 확인합니다.
흑색 열간압연강에서 일반적으로 발견되는 어두운 밀 스케일은 압연 중에 형성되는 생산 표면이므로 대기 녹과 혼동해서는 안 됩니다.
기본 웹 및 플랜지 형상은 압연 중에 생성되므로 고객은 I자형 부재로 제작해야 하는 별도의 플레이트가 아닌 완성된 구조 섹션을 받습니다.
이는 후속 절단 및 제작을 단순화하고 기본 빔 섹션을 생성하는 데 세로 용접이 사용되는 것을 방지합니다. 일관된 압연 단면을 사용하면 배치 프로젝트에서 자재 일정과 제작 도면을 더 쉽게 조정할 수 있습니다.
열간압연 I-빔은 I-섹션이 적절한 구조적 굽힘 부재를 제공하는 곳에 주로 사용됩니다.
기계 분야의 경우 빔 선택 시 전체 장비 중량보다 더 많은 것을 고려해야 합니다. 지지 범위, 장착 지점, 하중 분포, 진동 및 반복 하중은 모두 필요한 단면에 영향을 미칠 수 있습니다.
공급된 기계 프로젝트의 경우 장비 베이스 및 지지대 제작에 14#~20# I 빔이 사용되었습니다.

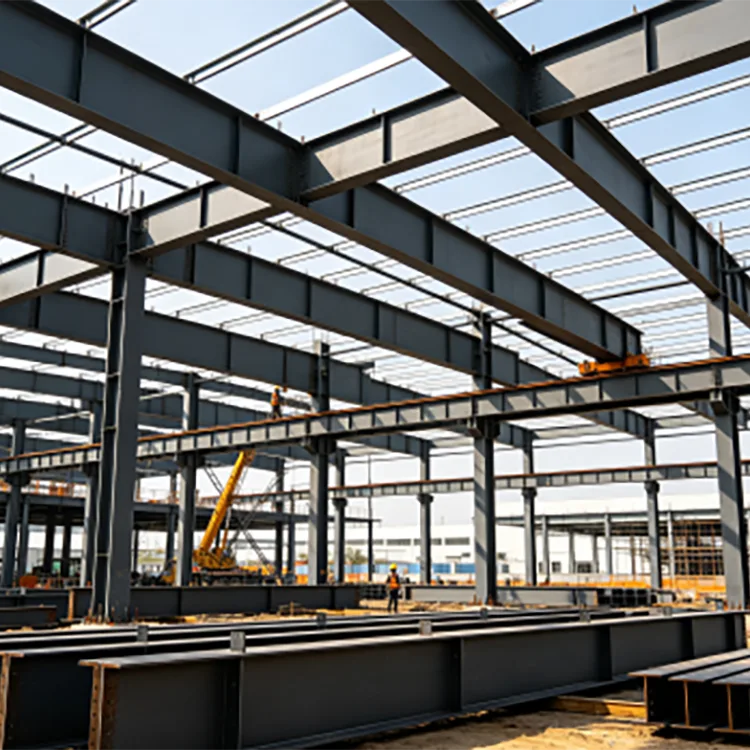

공장 건설을 위해 지붕 관련 빔, 플랫폼 부재 및 지지 구조물용으로 16#–25# Q235B I 빔이 공급되었습니다.
설치 중에 빔이 연결 플레이트 및 인접 구조 부재와 정렬되어야 하기 때문에 일관된 단면 치수는 배치 제작에 중요합니다.
열간압연 I-빔은 부식방지 코팅이 되지 않은 흑색 열연강판으로 공급됩니다.
건조한 실내 적용의 경우 프로젝트에 추가적인 부식 방지가 필요하지 않을 때 검은색 표면을 사용할 수 있습니다. 노출된 옥외 철골 구조물의 경우 사용 환경에 따라 도장, 용융 아연 도금 또는 기타 적합한 코팅 시스템을 지정할 수 있습니다.
아연 도금이 필요한 경우, 절단, 드릴링 및 기타 제작은 아연 도금 공정 전에 완료하는 것이 좋습니다. 이는 가공 후 수리가 필요한 노출된 강철의 양을 줄입니다.
Rongheng은 다음을 포함하여 프로젝트 도면에 따라 처리를 준비할 수 있습니다.
대량 주문의 경우 고객은 생산 전에 절단 목록과 제작 도면을 제공할 수 있습니다. 이를 통해 빔 길이와 처리 요구 사항을 설치 치수에 맞게 조정할 수 있습니다.
검사는 재료 등급, 단면 지정 및 마감 치수에 중점을 둡니다.
프로젝트 요구 사항에 따라 자재 인증서 및 합의된 검사 기록이 제공될 수 있습니다. 계약서에 명시된 경우 제3자 검사를 주선할 수도 있습니다.
철강 주문은 구매 계약에 따라 실제 중량 또는 이론 중량으로 정산될 수 있습니다.
실제 중량은 배송된 재료의 측정된 질량을 기준으로 합니다. 이론적 중량은 선택된 단면의 공시된 단위 중량과 제공된 길이로부터 계산됩니다.
예를 들어 이론적 단위 중량이 20kg/m이고 길이가 12m인 빔의 이론적 무게는 240kg입니다.
대량주문의 경우, 제작 및 배송 전 결제방법을 확정하셔야 합니다.
중국 북부 공장 프로젝트에서는 지붕 관련 빔, 플랫폼 및 지지 구조물에 16#–25# Q235B 열간압연 I-빔을 사용했습니다. 재료는 제작 전에 단면 및 치수 검사가 완료된 배치로 공급되었습니다.
한 기계 제조업체는 장비 베이스와 지지 구조물에 14#~20# I 빔을 사용했습니다. 표면 처리 전에 필요한 지지 치수에 따라 빔을 절단하고 제작했습니다.
동남아시아 인프라 프로젝트의 경우 플랜트 프레임 및 파이프 지지 구조물용으로 Q355B I빔이 공급되었습니다. 주문에는 컨테이너 선적을 위한 분류, 번들 보강 및 수출 문서가 포함되었습니다.
Rongheng의 공급망은 Tianjin Daqiuzhuang에 기반을 두고 있으며 열간압연 형강, 창고 보관, 가공 및 수출 물류에 접근할 수 있습니다.
10#부터 63#까지의 공통 I빔 섹션은 재고 및 프로젝트 수요에 따라 배열될 수 있습니다. Q235B 및 Q355B는 다양한 구조적 요구 사항에 사용할 수 있으며 고정 길이 절단 및 합의된 처리는 배송 전에 조정할 수 있습니다.
해외 주문의 경우 자재 분류, 묶음, 컨테이너 적재 및 수출 서류도 배송 요구 사항에 따라 조정할 수 있습니다.
이는 일반적으로 공장 빔, 지붕 및 플랫폼 구조물, 장비 베이스, 파이프 랙, 창고 구조물 및 기타 구조용 강철 구조물에 사용됩니다.
아니요. 플랜지 형상과 단면 속성이 다릅니다. 구조적 요구사항을 확인하지 않고 I빔을 H빔으로 교체해서는 안 됩니다.
어느 쪽도 보편적으로 더 나은 것은 아닙니다. 적절한 단면은 경간, 하중, 단면 특성, 지지 조건 및 구조 설계에 따라 다릅니다.
Q235B 및 Q355B가 주요 공급 등급입니다. 프로젝트에서 요구할 경우 다른 등급에 대해 논의할 수 있습니다.
일반적인 크기 범위는 a / b 시리즈 섹션을 포함하여 10#–63#입니다. 정확한 치수와 이론적 단위 중량은 선택한 섹션 지정에 따라 다릅니다.
예. 표준 길이는 6m, 9m, 12m이며 프로젝트 요구 사항에 따라 고정 길이 절단이 가능합니다.
예. 드릴링, 절단, 베벨링, 교정 및 디버링은 도면 및 합의된 처리 요구 사항에 따라 배열될 수 있습니다.
예. 옥외 또는 습한 환경에서 추가 부식 방지가 필요한 경우 빔을 먼저 제작한 다음 용융 아연 도금할 수 있습니다.
자동으로 아닙니다. 강종의 변경은 구조적 하중, 단면 크기 및 설계 요구 사항을 기준으로 확인해야 합니다.
이론적 중량은 일반적으로 선택한 구간의 공시 단위 중량에 길이를 곱하여 계산됩니다. 계약서에 명시된 경우 실중량 정산도 사용할 수 있습니다.
프로젝트 요구 사항에 따라 자재 인증서 및 합의된 검사 기록이 제공될 수 있습니다. 필요한 경우 제3자 검사도 준비할 수 있습니다.
예. 단면 강철 공급, 고정 길이 절단, 합의된 처리, 번들링, 검사 문서, 컨테이너 적재 및 수출 문서를 국제 주문에 맞게 조정할 수 있습니다.
